Расширительный бачок — HITACHI SCX500-C

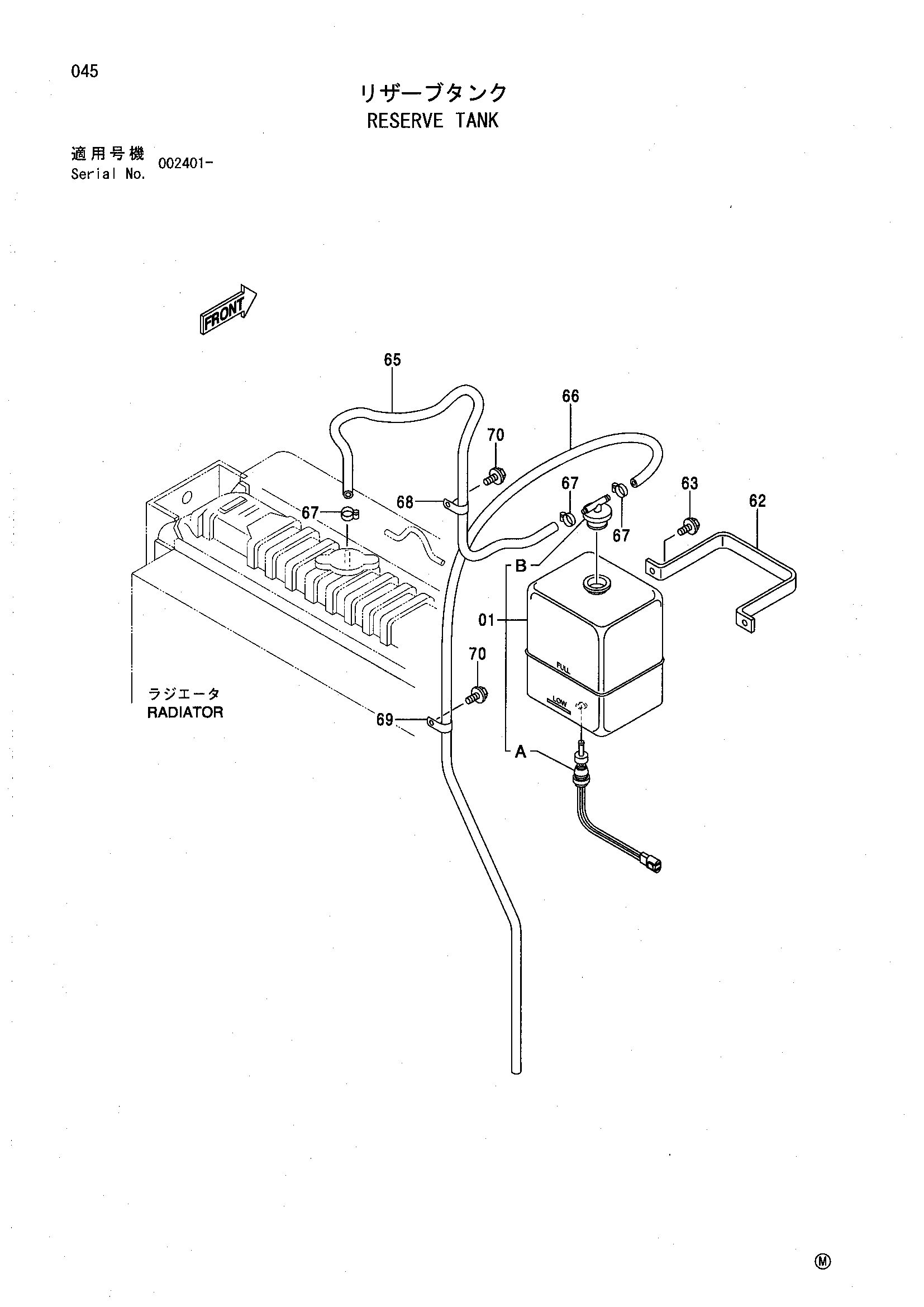

Заводская схема «Расширительный бачок» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4382899 | Бак воды | 1 |
| 01A | 4382898 | Выключатель уровень | 1 |
| 01B | 4153250 | Колпачок | 1 |
| 62 | 4180555 | Хомут | 1 |
| 63 | J271016 | Болт с шайбой | 2 |
| 63A | J901016 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 4161290 | Водяной шланг | 1 |
| 66 | 4341867 | Виниловый шланг | 1 |
| 67 | 4508575 | Хомут шланга | 3 |
| 68 | 4190275 | Зажим | 1 |
| 69 | 4190261 | Зажим | 1 |
| 70 | J271020 | Болт с шайбой | 2 |
| 70A | J901020 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
