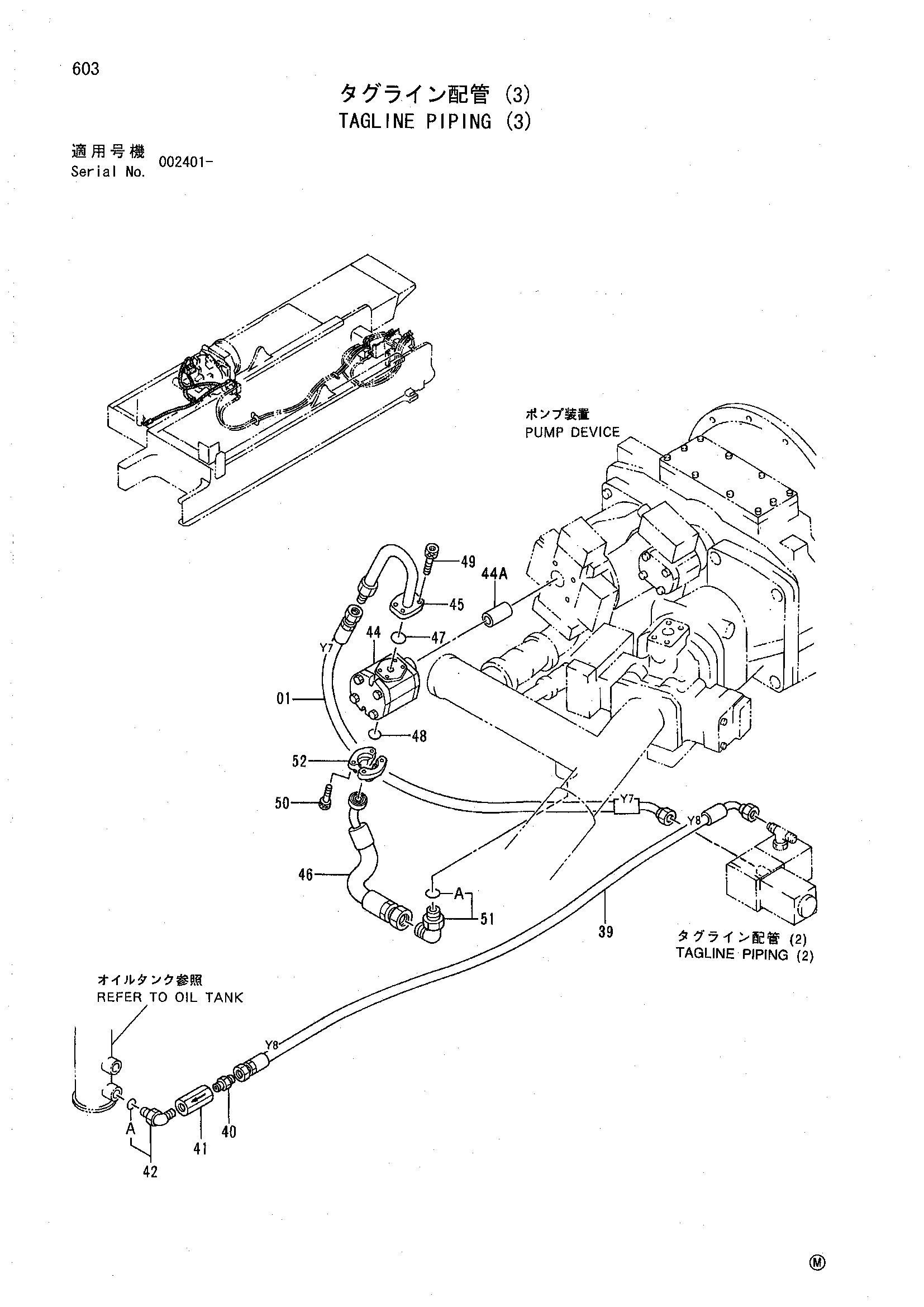

Таглине трубопроводы (3) — HITACHI SCX500-C
Заводская схема «Таглине трубопроводы (3)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4334624 | Шланг | 1 |
| 39 | 4334625 | Шланг | 1 |
| 40 | 4221287 | Адаптер | 1 |
| 41 | 4163092 | Обратный клапан | 1 |
| 42 | 4174587 | Угловой штуцер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4332986 | Шестерённый насос | 1 |
| 44A | 4602433 | Муфта | 1 |
| 45 | 9743183 | Трубка | 1 |
| 46 | 4343811 | Шланг | 1 |
| 47 | A811030 | Уплотнительное кольцо | 1 |
| 48 | 971489 | Уплотнительное кольцо | 1 |
| 49 | M341036 | Болт с внутренним шестигранником | 4 |
| 50 | M341030 | Болт с внутренним шестигранником | 4 |
| 51 | 4169596 | Угловой штуцер | 1 |
| 51A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | 986910 | Разъёмный фланец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
