Гидромотор плунжер (2/2) — HITACHI SCX500-C

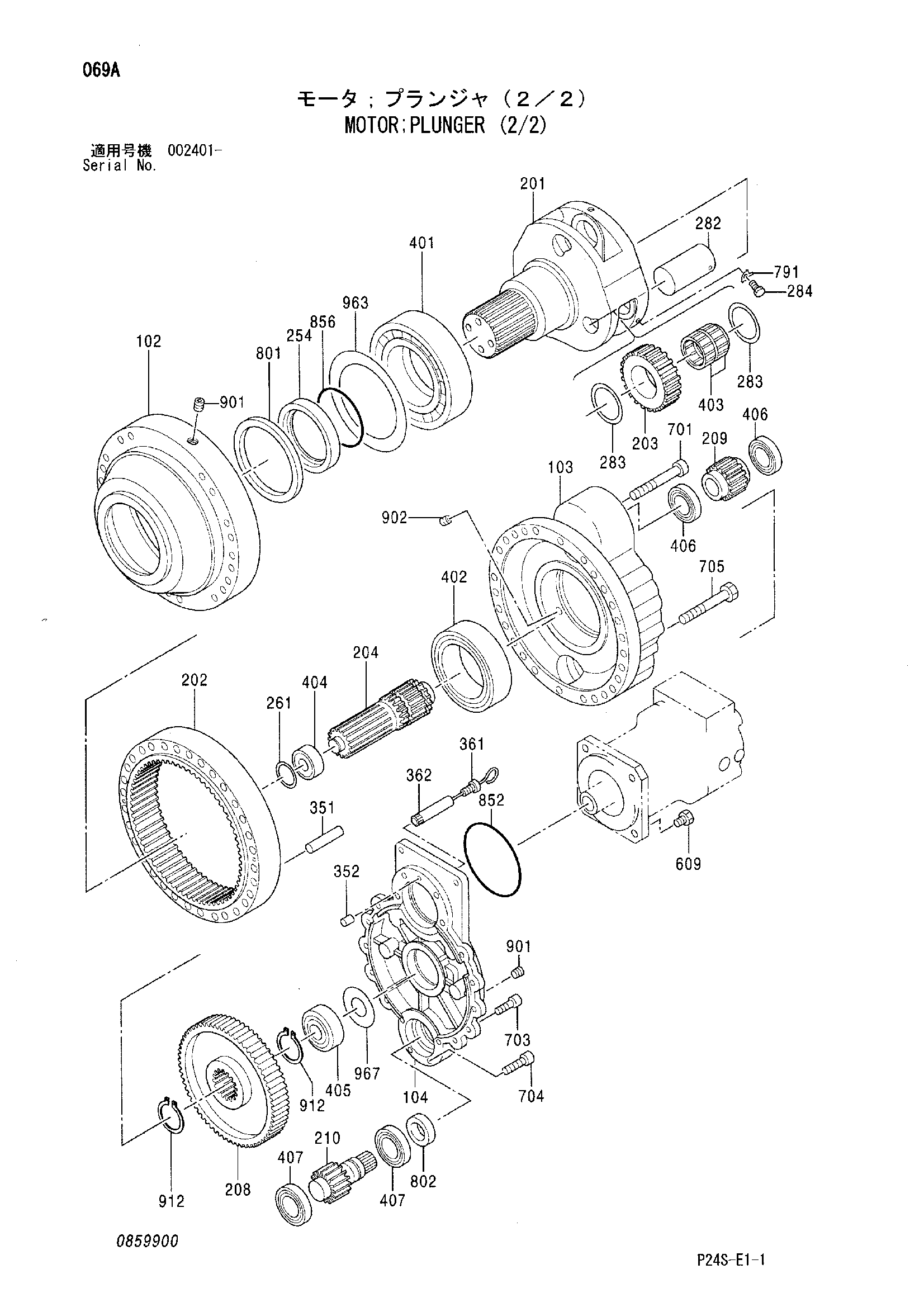

Заводская схема «Гидромотор плунжер (2/2)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4486437 | Гидромотор плунжер | 1 | |
| 102 | 0628801 | Корпус | 1 |
| 103 | 0628802 | Корпус | 1 |
| 104 | 0628803 | Корпус | 1 |
| 201 | 4448967 | Вал | 1 |
| 202 | 0628804 | Коронная шестерня | 1 |
| 203 | 0253205 | Планетарная шестерня | 3 |
| 204 | 0253206 | Солнечная шестерня | 1 |
| 208 | 0628805 | Шестерня | 1 |
| 209 | 0628806 | Ведущая шестерня | 1 |
| 210 | 0628807 | Ведущая шестерня | 1 |
| 254 | 0155708 | Уплотнительное кольцо | 1 |
| 261 | 0147205 | Проставка | 1 |
| 282 | 0253209 | Палец | 3 |
| 283 | 4031165 | Упорная пластина | 6 |
| 284 | 4031166 | Болт сеттинг | 3 |
| 351 | 0698213 | Установочный штифт | 2 |
| 352 | 0111519 | Палец | 1 |
| 361 | 0628809 | Штанга | 1 |
| 362 | 0628810 | Трубка | 1 |
| 401 | 0628811 | Подшипник | 1 |
| 402 | 0251808 | Подшипник | 1 |
| 403 | 0253212 | Каге | 6 |
| 404 | 0116419 | Подшипник | 1 |
| 405 | 0251809 | Подшипник | 1 |
| 406 | 0628812 | Шариковый подшипник | 2 |
| 407 | 0628813 | Шариковый подшипник | 2 |
| 609 | 0251811 | Болт | 4 |
| 701 | 0347004 | Болт с внутренним шестигранником | 2 |
| 703 | M341236 | Болт с внутренним шестигранником | 14 |
| 704 | 0131103 | Болт с внутренним шестигранником | 4 |
| 705 | 0347003 | Болт | 6 |
| 791 | 0116623 | Шайба | 3 |
| 801 | 4039279 | Масляное уплотнение | 1 |
| 802 | 0628815 | Масляное уплотнение | 1 |
| 852 | 0101718 | Уплотнительное кольцо | 1 |
| 856 | A811115 | Уплотнительное кольцо | 1 |
| 901 | 0147210 | Пробка | 2 |
| 902 | 0117122 | Пробка | 1 |
| 912 | 954442 | Стопорное кольцо | 2 |
| 963 | 0155712 | Регулировочная шайба | 1 |
| 967 | 0116428 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
