Подъёмный механизм устройство (третий барабан) — HITACHI SCX500-C

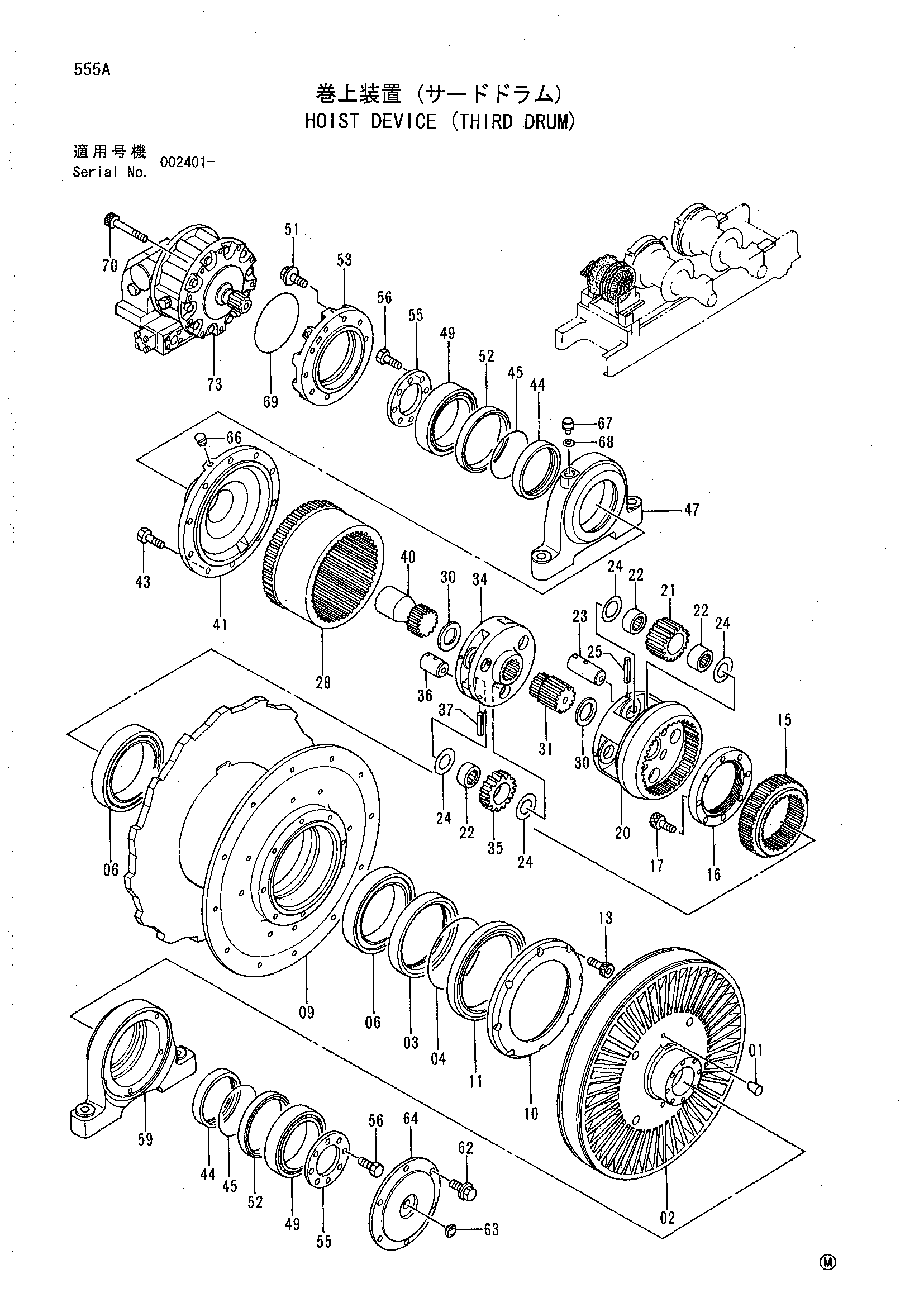

Заводская схема «Подъёмный механизм устройство (третий барабан)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	429597	Пробка	2
02	1020542	Барабан тормоз	1
03	4292807	Втулка	1
04	A811220	Уплотнительное кольцо	1
06	4339517	Роликовый подшипник	2
09	1021064	Барабан	1
10	3069653	Фиксатор	1
11	4115842	Масляное уплотнение	1
13	M341236	Болт с внутренним шестигранником	8
15	2036989	Кольцо ограничитель	1
16	3070205	Гайка	1
17	4180384	Болт с внутренним шестигранником	1
20	2037005	Водило	1
21	3070208	Планетарная шестерня	4
22	4228365	Подшипник неедле	11
23	4339560	Палец	4
24	4201968	Упорная пластина	14
25	4509576	Пружинный штифт	4
28	2036990	Коронная шестерня	1
30	4172391	Проставка	2
31	3070206	Солнечная шестерня	1
34	2037004	Водило	1
35	3070207	Планетарная шестерня	3
36	4339558	Палец	3
37	4331909	Пружинный штифт	3
40	2037002	Солнечная шестерня	1
41	2037578	Крышка	1
43	J931640	Болт	10
44	4339772	Втулка	2
45	4314092	Уплотнительное кольцо	2
47	2037566	Педестал	1
49	4284498	Подшипник. спх.рол.	2
51	J271230	Болт с шайбой	10
51A	J901230	Болт	1
51B	J222012	Шайба	1
52	923906	Масляное уплотнение	2
53	3071610	Фиксатор	1
55	4339626	Фиксатор	2
56	J901230	Болт	16
59	2036964	Педестал	1
62	J271230	Болт с шайбой	6
62A	J901230	Болт	1
62B	J222012	Шайба	1
63	971380	Указатель уровня	1
64	3071656	Крышка	1
66	94-2013	Пробка	2
67	989058	Сапун	1
68	D912218	Шайба	1
69	A811180	Уплотнительное кольцо	1
70	M341075	Болт с внутренним шестигранником	10
73	4330921	Гидромотор плунжер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
