Башенный вставка 1.5m — HITACHI SCX500-C

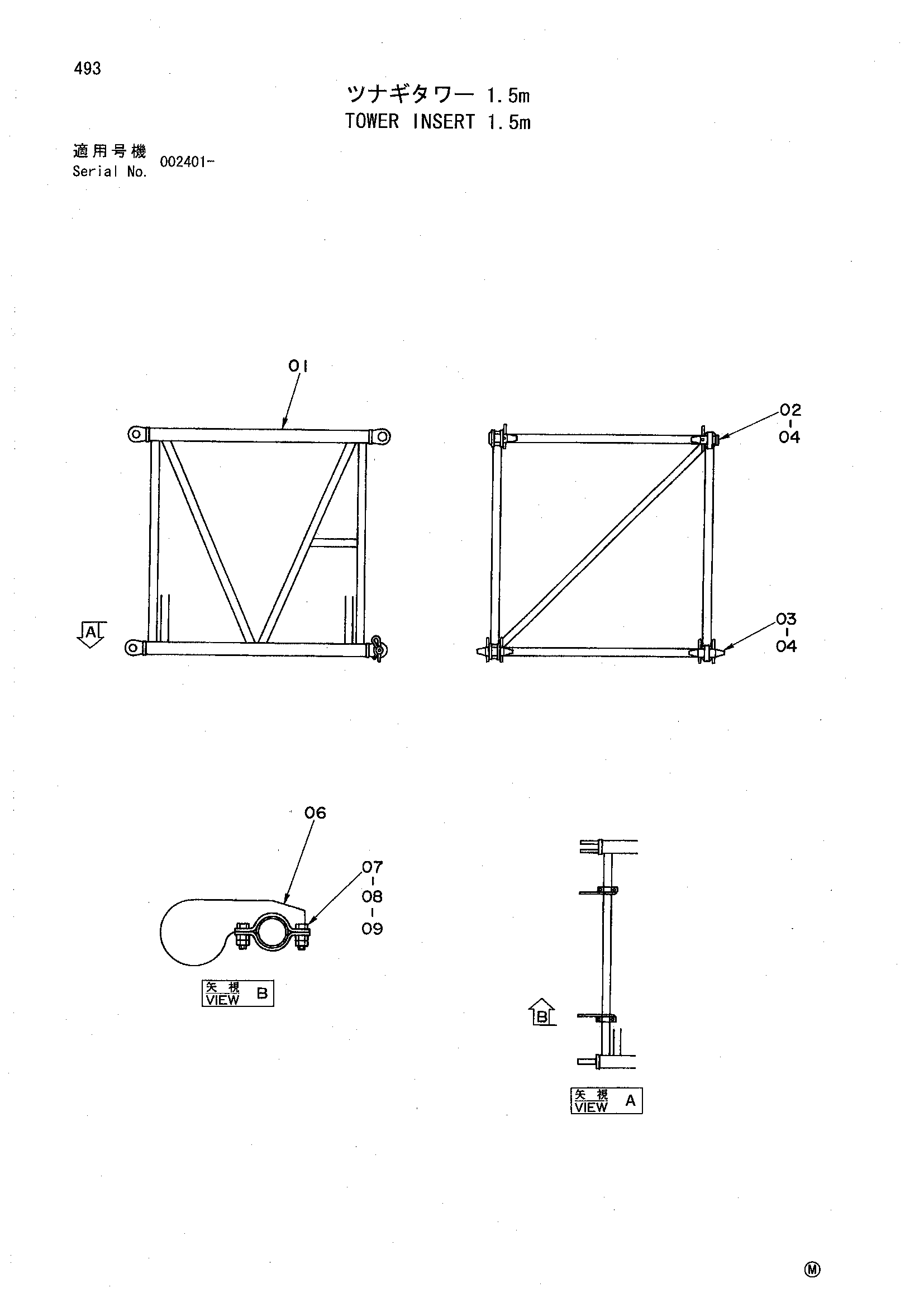

Заводская схема «Башенный вставка 1.5m» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9136045	Башенный вставка в сборе	1
01	7028466	Стрела вставка (1.5m)	1
02	4020735	Палец	2
03	4146682	Палец	2
04	3002554	Стопорный палец	6
06	9720039	Ограничитель	2
07	4261693	Хомут трубки	2
08	J901030	Болт	4
09	J950010	Гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
