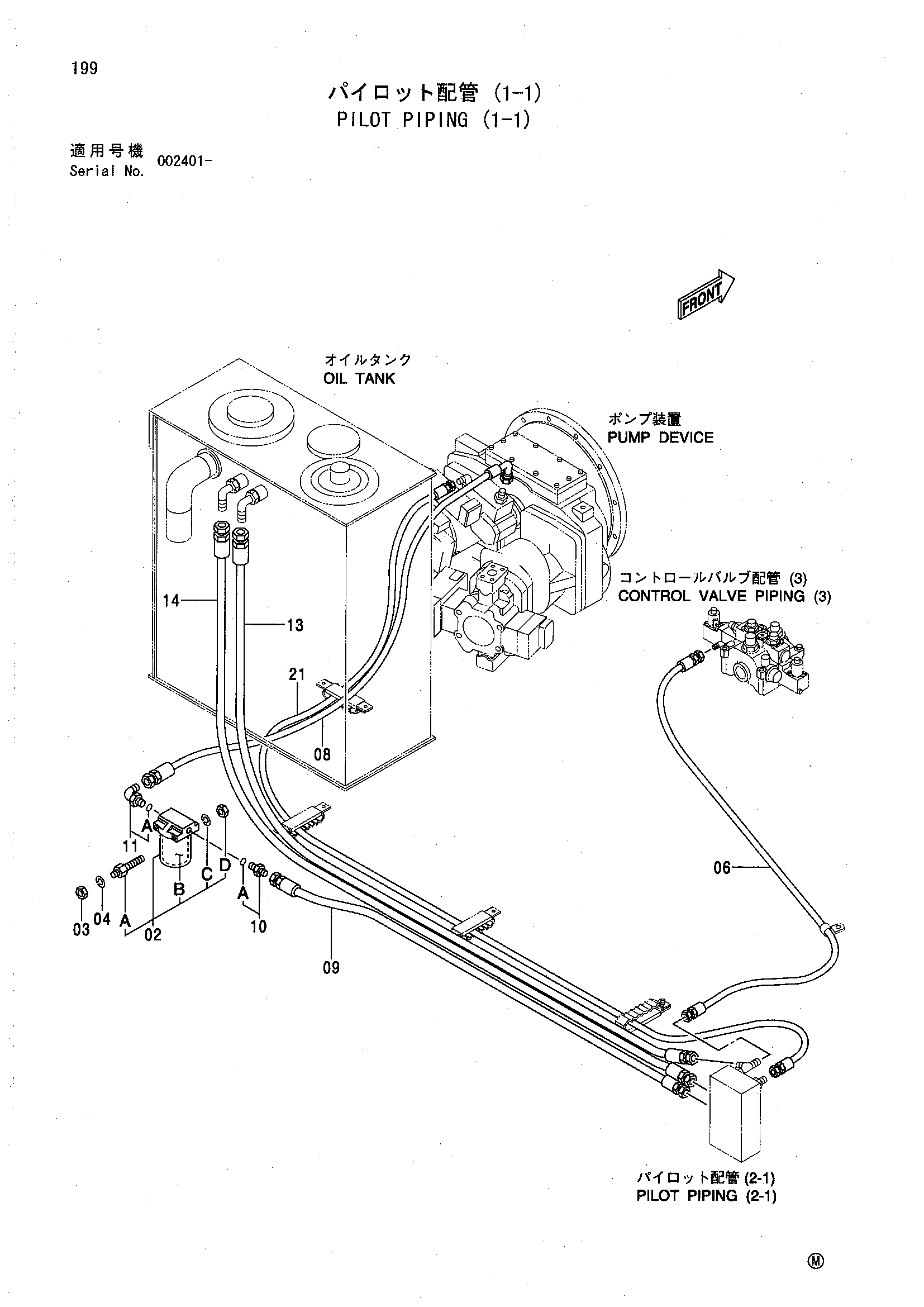

Пилотные гидролинии (1-1) — HITACHI SCX500-C
Заводская схема «Пилотные гидролинии (1-1)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4141319 | Фильтр линия | 1 |
| 02A | 4141381 | Болт | 2 |
| 02B | 4157882 | Фильтрующий элемент | 1 |
| 02C | A590906 | Пружинная шайба | 2 |
| 02D | M500605 | Гайка | 2 |
| 03 | M581008 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 4234398 | Шланг | 1 |
| 08 | 4313436 | Шланг | 1 |
| 09 | 4318799 | Шланг | 1 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4154672 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4318793 | Шланг | 1 |
| 14 | 4318427 | Шланг | 1 |
| 21 | 4371364 | Шланг (Z3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
