Обратные трубопроводы (2-2) — HITACHI SCX500-C

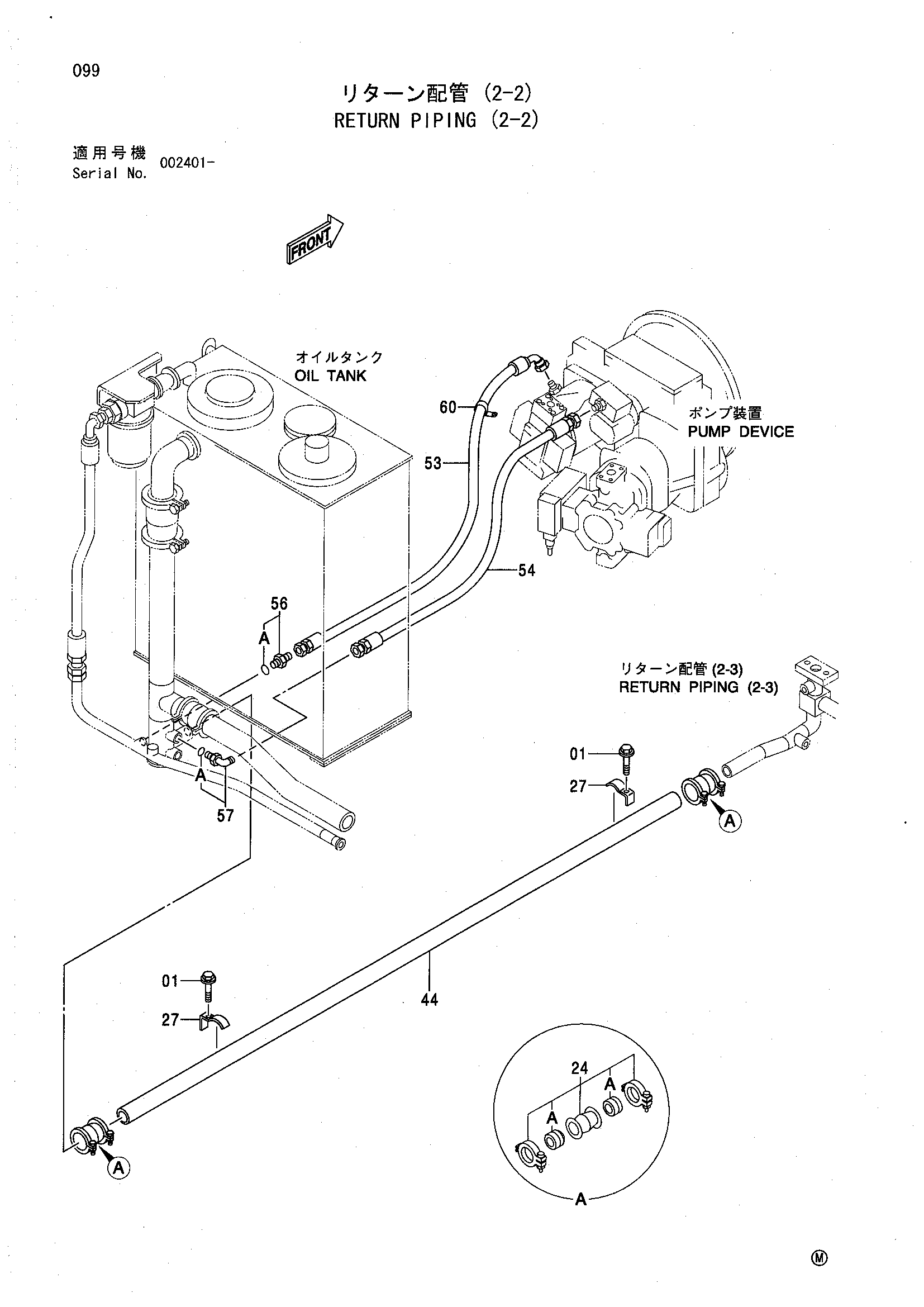

Заводская схема «Обратные трубопроводы (2-2)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271265 | Болт с шайбой | 2 |
| 01A | J901265 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 24 | 4069801 | Муфта | 2 |
| 24A | 4196259 | Уплотнение кольцо | 2 |
| 27 | 4053698 | Хомут трубки | 2 |
| 44 | 4318948 | Трубка | 1 |
| 53 | 4371584 | Шланг | 1 |
| 54 | 4371021 | Шланг | 1 |
| 56 | 4210361 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4154672 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4190263 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
