Портал (1)[STD] — HITACHI SCX500-C

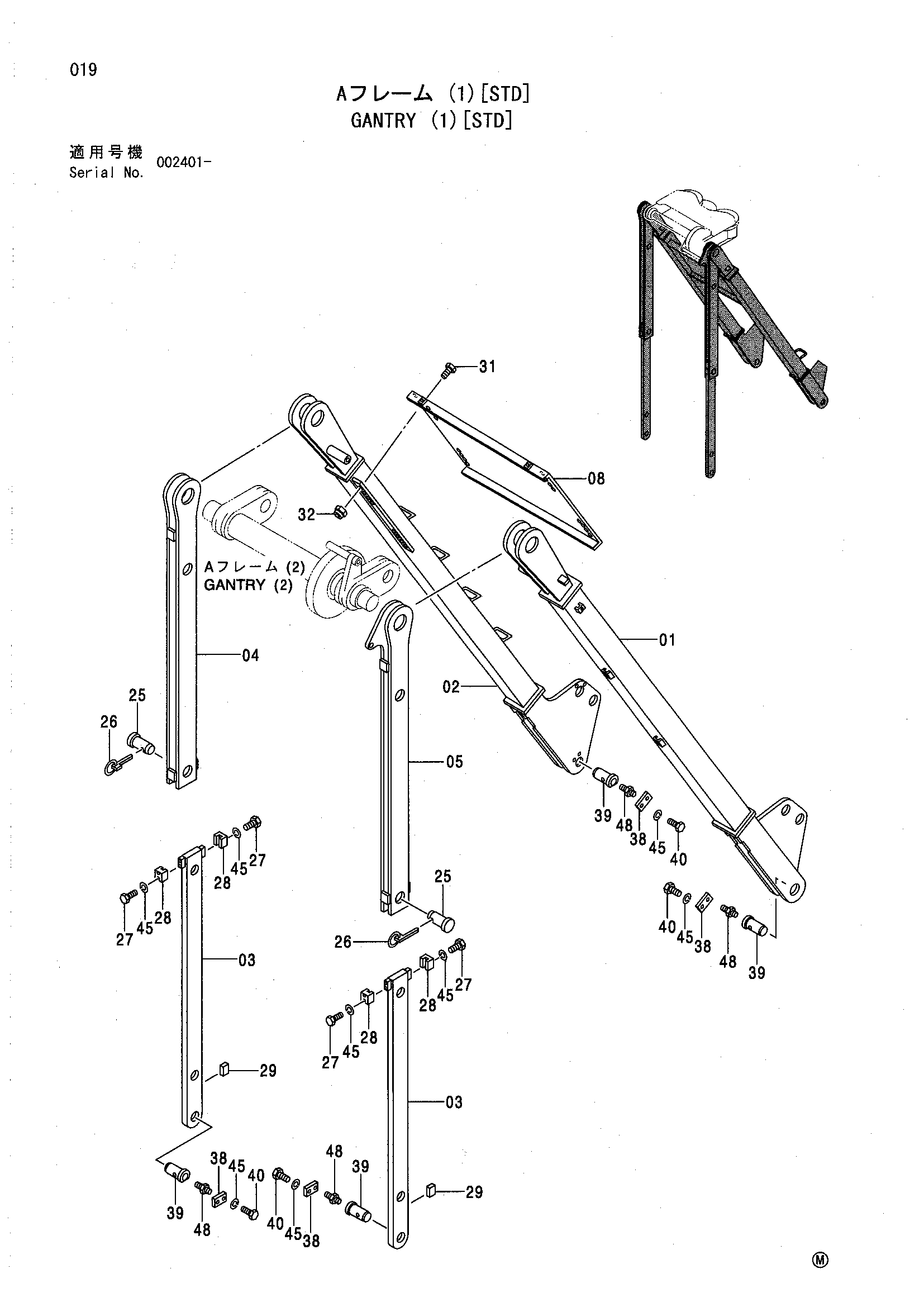

Заводская схема «Портал (1)[STD]» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Портал (1)[STD] HITACHI SCX500-C](/catalog-drawings/78/788159c5-d72f-45bc-aab7-a69755ee29fb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7028875 | LEG передний | 1 |
| 02 | 7033944 | LEG передний | 1 |
| 03 | 8065299 | LEG задний | 2 |
| 04 | 8059968 | LEG задний | 1 |
| 05 | 8070595 | LEG задний | 1 |
| 08 | 9741001 | Опора | 1 |
| 25 | 4313304 | Палец | 2 |
| 26 | 9701925 | Палец кольцо | 2 |
| 27 | J901225 | Болт | 8 |
| 28 | 4020158 | Направляющая | 4 |
| 29 | 4141197 | Блок | 2 |
| 31 | J901640 | Болт | 16 |
| 32 | 4423699 | Гайка | 16 |
| 38 | X4246 | Стопорная пластина | 4 |
| 39 | 4369103 | Палец | 4 |
| 40 | J901220 | Болт | 8 |
| 45 | A590912 | Пружинная шайба | 22 |
| 48 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
