Запасные части [STD] — HITACHI SCX500-C
Заводская схема «Запасные части [STD]» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

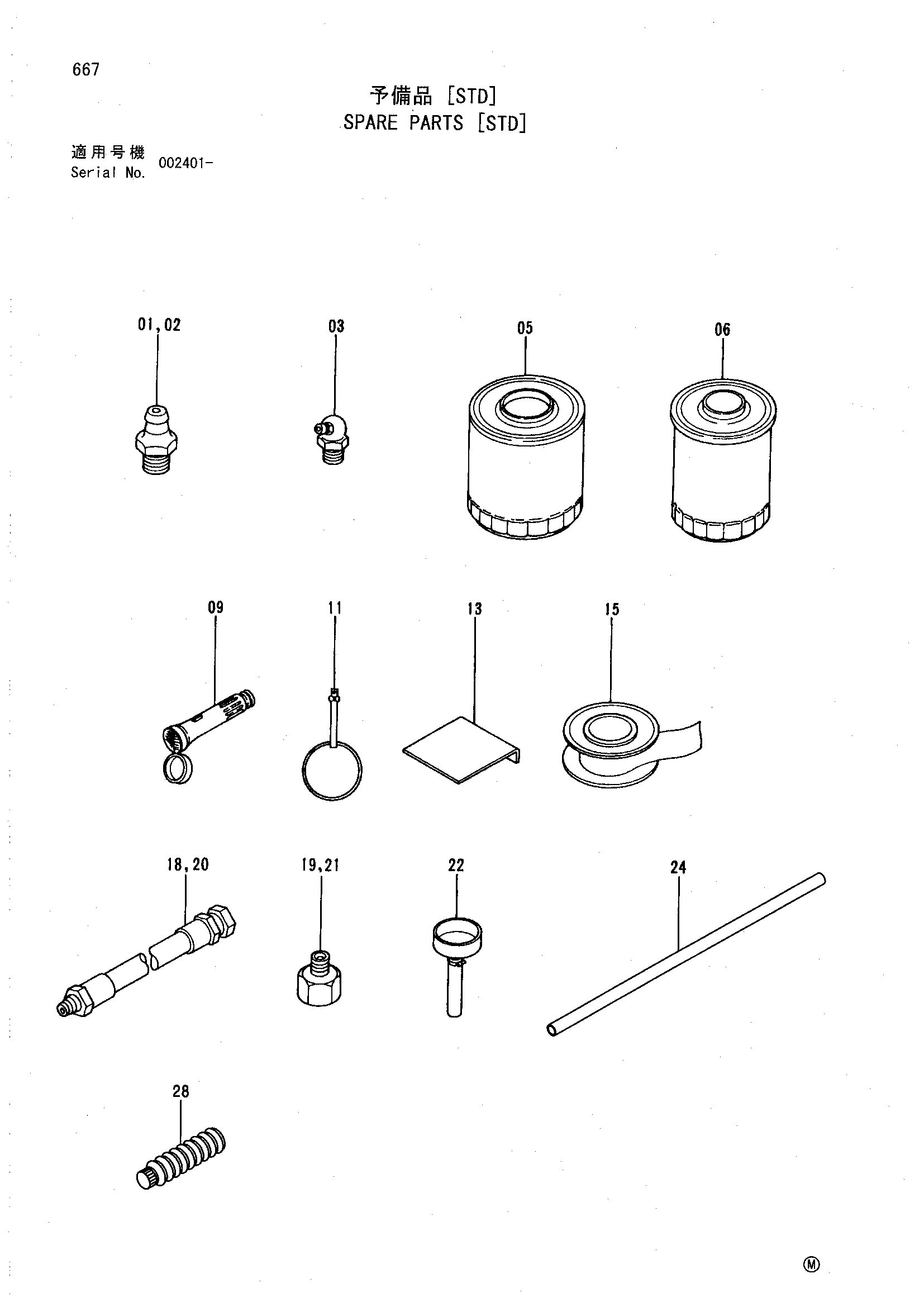

![Схема Запасные части [STD] HITACHI SCX500-C](/catalog-drawings/91/914da56a-49ea-4de9-92cb-947cc3fae972.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75481 | Пресс-маслёнка | 5 |
| 02 | J75482 | Пресс-маслёнка | 2 |
| 03 | J75581 | Пресс-маслёнка | 4 |
| 05 | 4483772 | Топливный фильтр | 1 |
| 06 | 4483771 | Масляный фильтр | 1 |
| 09 | 4020978 | Фонарь | 1 |
| 11 | 2009165 | Информационная табличка | 1 |
| 13 | 4478326 | Регулировочная шайба 1.6 | 4 |
| 15 | 955498 | Уплотнение лента | 2 |
| 18 | 4159578 | Шланг | 1 |
| 19 | 4095927 | Пробка | 1 |
| 20 | 4159590 | Шланг | 2 |
| 21 | 4222047 | Пробка | 2 |
| 22 | 4201211 | Фуннел | 1 |
| 24 | 4375766 | Виниловый шланг | 1 |
| 28 | 4313058 | Картридж | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
