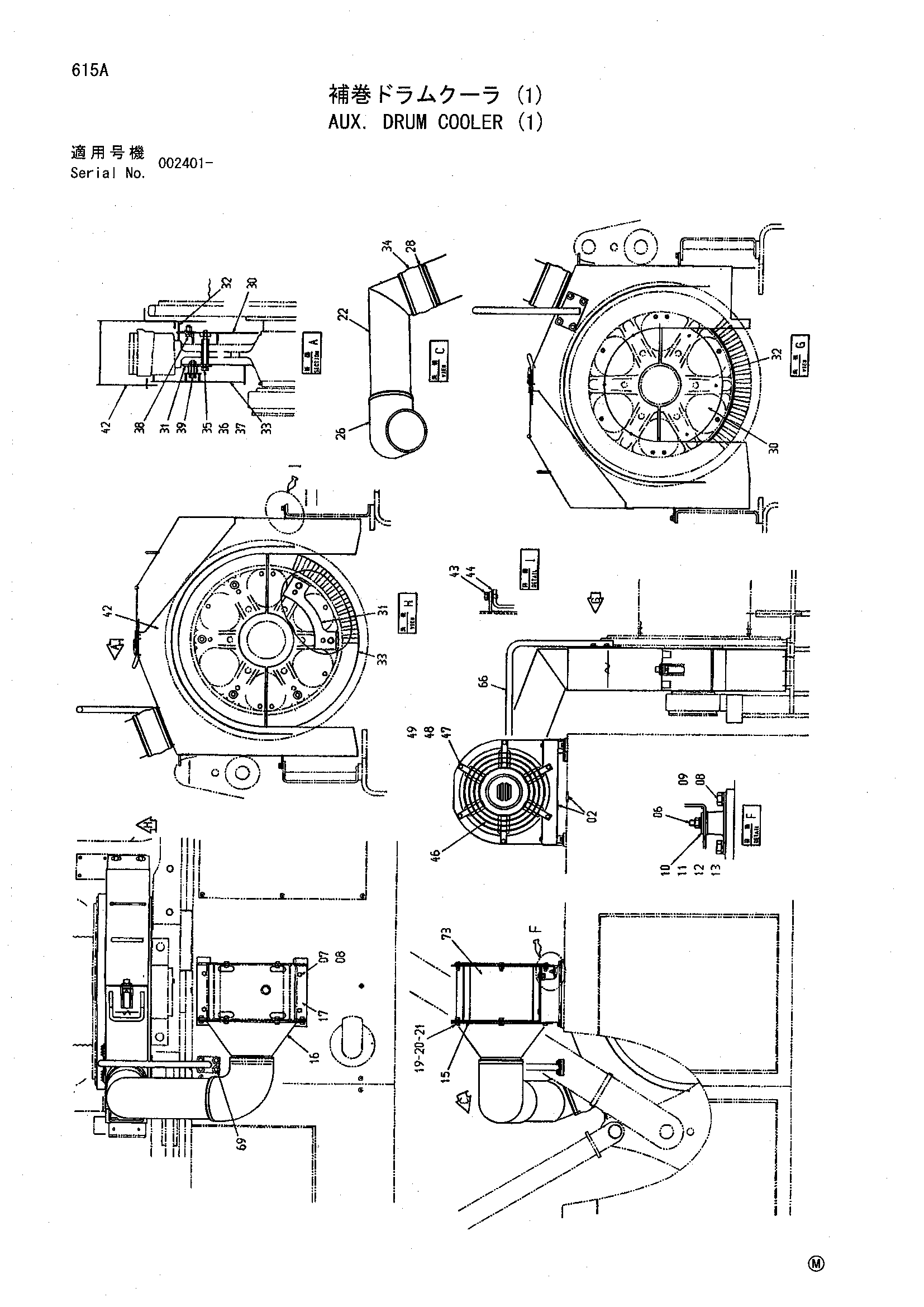

Дополнительный. барабан радиатор (1) — HITACHI SCX500-C

Заводская схема «Дополнительный. барабан радиатор (1)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4177587	Резиновая прокладка	2
06	4343992	Резиновая подушка	4
07	J901020	Болт	4
08	A590910	Пружинная шайба	12
09	J901016	Болт	8
10	J217083	Шайба	4
11	A590108	Плоская шайба	4
12	A590908	Пружинная шайба	4
13	M500807	Гайка	4
15	8061791	Кронштейн	1
16	9743986	Воздуховод	1
17	4345626	Крышка	2
19	J901025	Болт	8
20	J950010	Гайка	8
21	A590910	Пружинная шайба	8
22	8075623	Воздуховод	1
26	4174459	Резиновый шланг	1
28	4106890	Хомут шланга	4
30	8061729	Крышка барабан	2
31	9744030	Кронштейн	3
32	9743990	Крышка барабан	2
33	8061730	Крышка барабан	2
34	4106891	Резиновый шланг	1
35	J901002	Болт	6
36	A590910	Пружинная шайба	6
37	A590110	Плоская шайба	6
38	J271025	Болт с шайбой	8
38A	J901025	Болт	1
38B	J222010	Шайба	1
39	J271055	Болт с шайбой	6
39A	J901055	Болт	1
39B	J222010	Шайба	1
42	6018143	Крышка тормоз	1
43	J271230	Болт с шайбой	4
43A	J901230	Болт	1
43B	J222012	Шайба	1
44	4345631	Регулировочная шайба	4
46	3102773	Защита вентилятор	1
47	J901020	Болт	6
48	A590910	Пружинная шайба	6
49	J950010	Гайка	6
66	8075745	Защитный кожух	1
69	J281020	Болт с шайбой	8
69A	J901020	Болт	1
69B	4486055	Шайба	1
73	4343937	Вентилятор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
