Тормоз блок — HITACHI SCX500-C

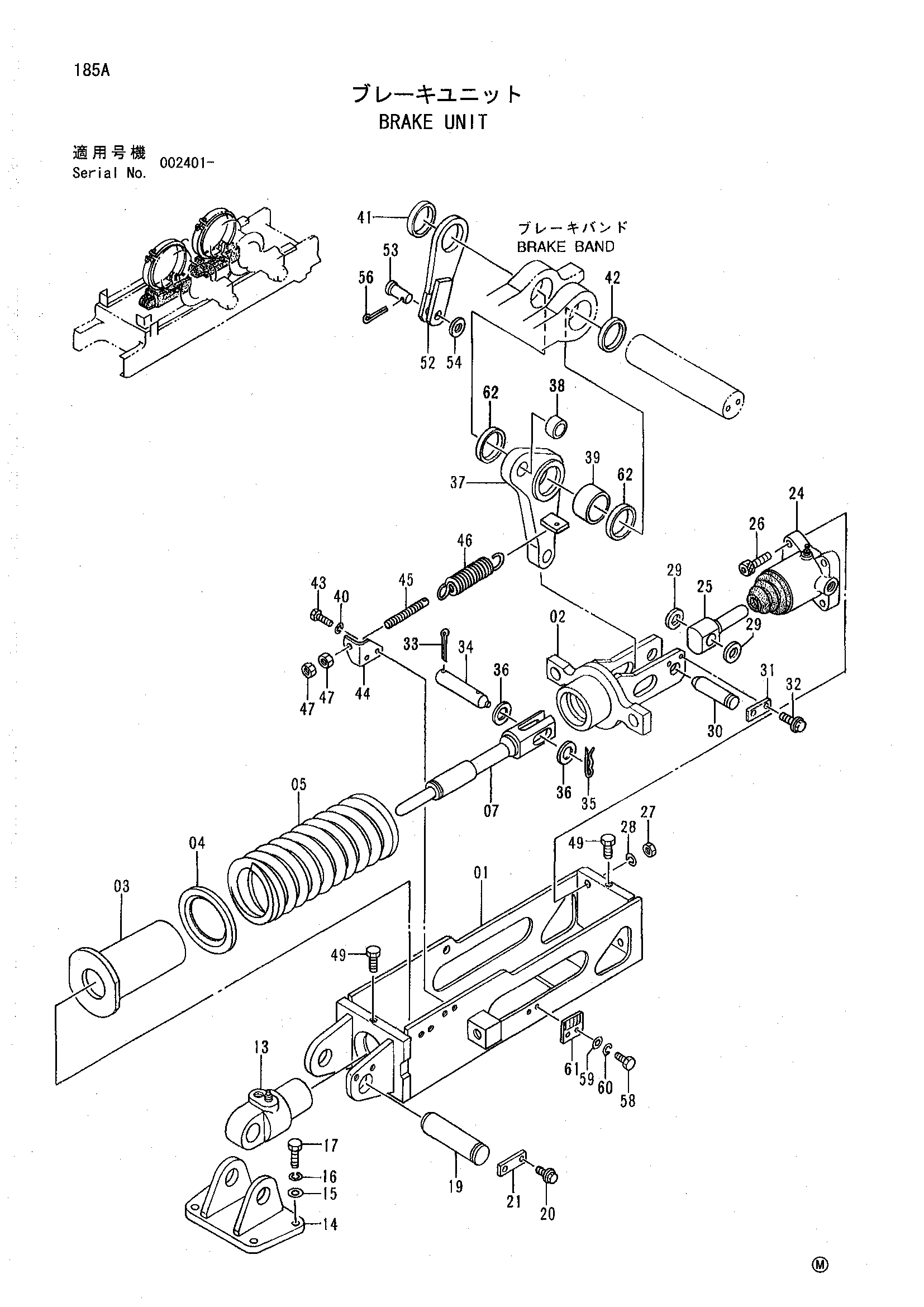

Заводская схема «Тормоз блок» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7028987	Рама тормоз	1
02	8059904	Шток	1
03	9742908	Направляющая	1
04	4314372	Проставка	1
05	3065304	Пружина	1
07	4338920	Шток	1
13	4309691	Гидроцилиндр. масляный	1
14	8056664	Кронштейн	1
15	4114405	Шайба	4
16	A590916	Пружинная шайба	4
17	J901640	Болт	4
19	4314350	Палец	1
20	J271020	Болт с шайбой	2
20A	J901020	Болт	1
20B	J222010	Шайба	1
21	X4245	Стопорная пластина	1
24	4309695	Гидроцилиндр. масляный	1
25	4316349	Шток пусх	1
26	M341260	Болт с внутренним шестигранником	2
27	J950012	Гайка	2
28	A590912	Пружинная шайба	2
29	4085614	Шайба	2
30	4339065	Палец	1
31	4217448	Стопорная пластина	1
32	J260820	Болт с шайбой	2
32A	J900820	Болт	1
32B	A590108	Шайба	1
33	A765050	Шплинт	1
34	4339060	Палец	1
35	487041	Стопорный палец	1
36	A590127	Плоская шайба	2
37	8059869	Рычаг	1
38	4312540	Втулка	1
39	4161616	Втулка	1
40	A590910	Пружинная шайба	2
41	4339070	Проставка	1
42	4339069	Проставка	1
43	J901025	Болт	2
44	4339052	Кронштейн	1
45	4225383	Болт проушина	1
46	4339067	Пружина	1
47	J950012	Гайка	2
49	J901016	Болт	2
52	9742924	Тяга	1
53	4118986	Палец	1
54	A590118	Плоская шайба	1
56	A764028	Шплинт	1
58	J900816	Болт	2
59	A590108	Плоская шайба	2
60	A590908	Пружинная шайба	2
61	4346507	Индикатор	1
62	4408798	Проставка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
