Быстросъёмное устройство — HITACHI SCX500-C

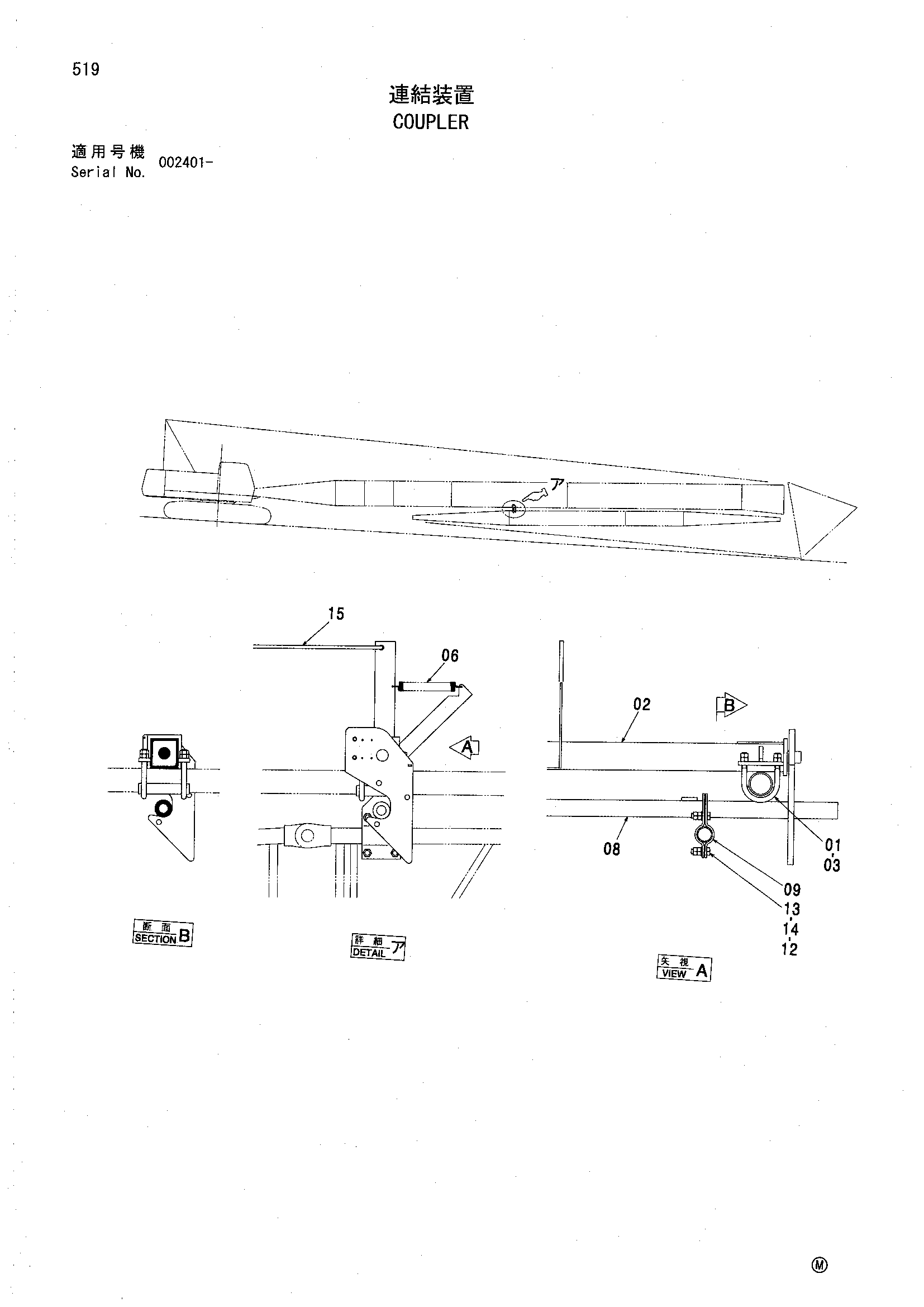

Заводская схема «Быстросъёмное устройство» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9199507	Быстросъёмное устройство в сборе	1
01	9720702	Держатель	2
02	6020401	Крюк	1
03	J950016	Гайка	16
06	439370	Пружина растяжения	1
08	9724097	Трубка	1
09	4338510	Хомут	4
12	J950016	Гайка	16
13	J901650	Болт	8
14	A590116	Плоская шайба	8
15	4183182	Канат	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
