Верхний стрела (2)<550> — HITACHI SCX500-C

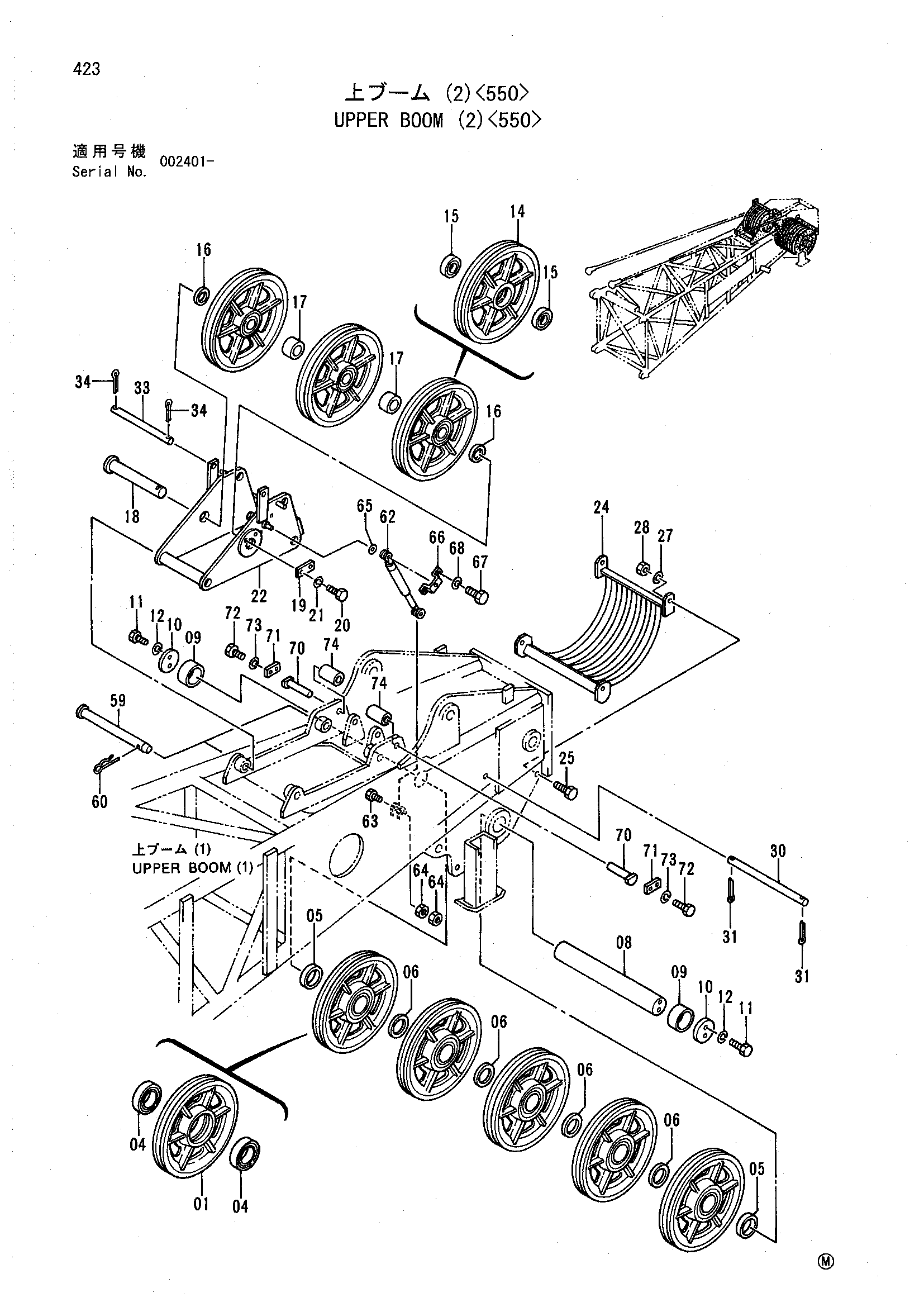

Заводская схема «Верхний стрела (2)<550>» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3080673 | Канатный блок | 5 |
| 04 | 4037728 | Шариковый подшипник | 10 |
| 05 | 4312528 | Проставка | 2 |
| 06 | 4312529 | Проставка | 4 |
| 08 | 3063276 | Мост | 1 |
| 09 | 4312530 | Проставка | 2 |
| 10 | 431768 | Фиксатор | 2 |
| 11 | J901635 | Болт | 4 |
| 12 | A590916 | Пружинная шайба | 4 |
| 14 | 3080672 | Канатный блок | 3 |
| 15 | 4014636 | Шариковый подшипник | 6 |
| 16 | 4015297 | Проставка | 2 |
| 17 | 4350947 | Проставка | 2 |
| 18 | 4350906 | Мост | 1 |
| 19 | X4246 | Стопорная пластина | 1 |
| 20 | J901225 | Болт | 2 |
| 21 | A590912 | Пружинная шайба | 2 |
| 22 | 8062614 | Кронштейн | 1 |
| 24 | 7027161 | Направляющая каната | 1 |
| 25 | J932050 | Болт | 4 |
| 27 | A590120 | Плоская шайба | 4 |
| 28 | M660020 | U-образная гайка | 4 |
| 30 | 4312531 | Палец | 1 |
| 31 | A768050 | Шплинт | 2 |
| 33 | 4358564 | Палец | 1 |
| 34 | A765040 | Шплинт | 2 |
| 59 | 4351064 | Палец | 2 |
| 60 | 414322 | Стопорный палец | 2 |
| 62 | 4354274 | Гидроцилиндр | 2 |
| 63 | J900845 | Болт | 2 |
| 64 | M500807 | Гайка | 4 |
| 65 | A590108 | Плоская шайба | 2 |
| 66 | 4351072 | Кронштейн | 2 |
| 67 | J900620 | Болт | 4 |
| 68 | A590906 | Пружинная шайба | 4 |
| 70 | 4351339 | Палец | 2 |
| 71 | X280071 | Стопорная пластина | 2 |
| 72 | J900816 | Болт | 4 |
| 73 | A590908 | Пружинная шайба | 4 |
| 74 | 4351362 | Ролик | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
