037: Турбокомпрессор — HITACHI SCX500-C

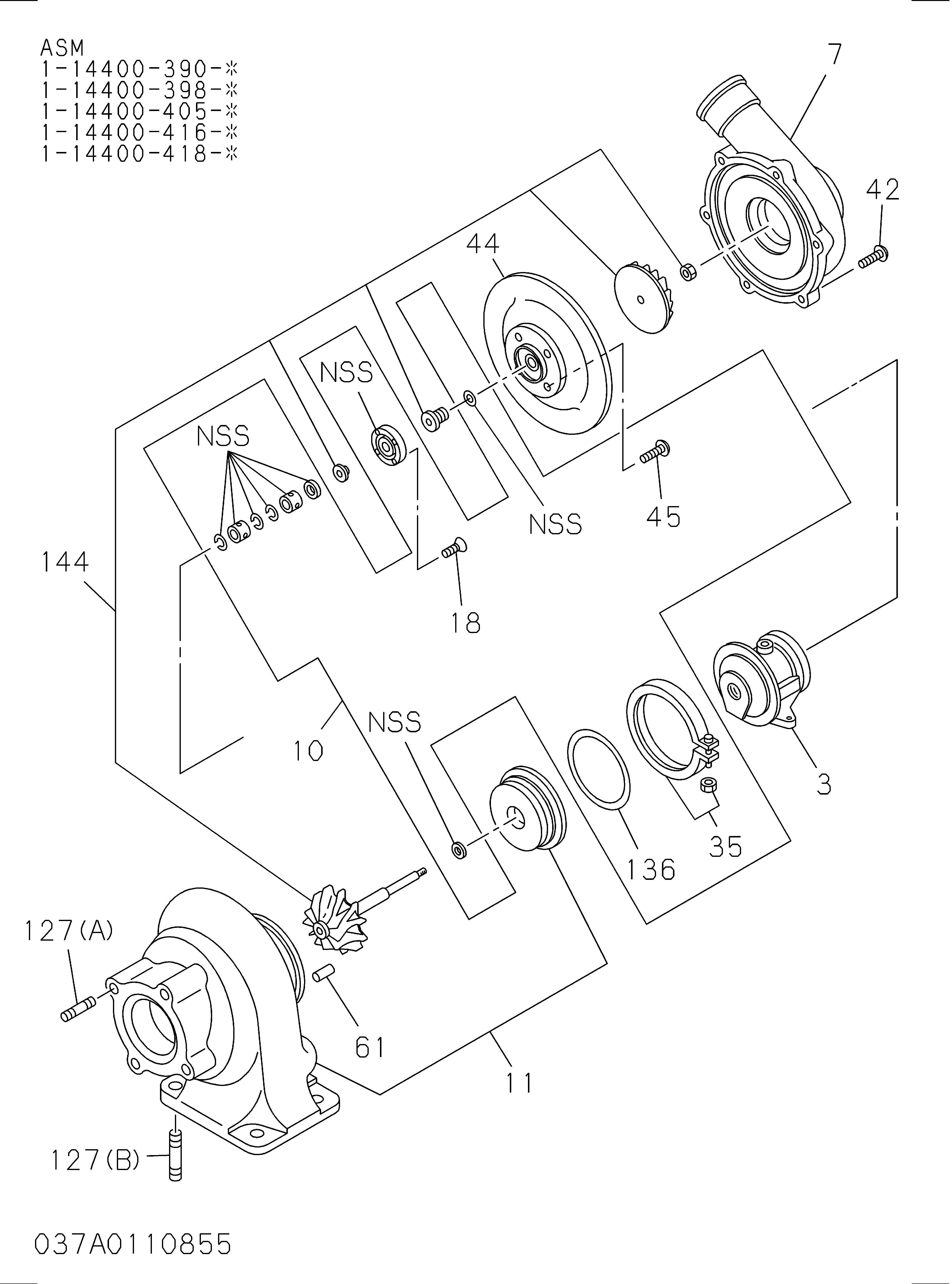

Заводская схема «037: Турбокомпрессор» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 003 | 1144141200 | Корпус подшипник, турбокомпрессор | 1 |
| 007 | 1144141390 | Корпус вентилятор, турбокомпрессор | 1 |
| 010 | 1144530990 | Репаир комплект турбокомпрессор | 1 |
| 011 | 1144191760 | Корпус в сборе турбокомпрессор | 1 |
| 018 | 1091000410 | Винт упорный подшипник, турбокомпрессор | 4 |
| 035 | 8972451830 | Хомут турбине корпус, турбокомпрессор | 1 |
| 042 | 1091000310 | Болт LK пластина, вентилятор корпус, турбокомпрессор | 6 |
| 044 | 1144250500 | Пластина уплотнение, турбокомпрессор | 1 |
| 045 | 1091000390 | Винт уплотнение пластина, турбокомпрессор | 4 |
| 061 | 8972451820 | Палец турбине подшипник, турбокомпрессор | 1 |
| 127(B) | 9047310800 | Шпилька турбокомпрессор | 2 |
| 127(C) | 9041382500 | Шпилька турбокомпрессор | 6 |
| 136 | 1144120090 | Прокладка турбине корпус, турбокомпрессор | 1 |
| 144 | 1144590760 | Турбине комплект турбокомпрессор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
