Крюк ограничитель подъёма предотвращение устройство (гусёк стрелы, дополнительный. гусёк стрелы)[EU] — HITACHI SCX500-C
Заводская схема «Крюк ограничитель подъёма предотвращение устройство (гусёк стрелы, дополнительный. гусёк стрелы)[EU]» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.

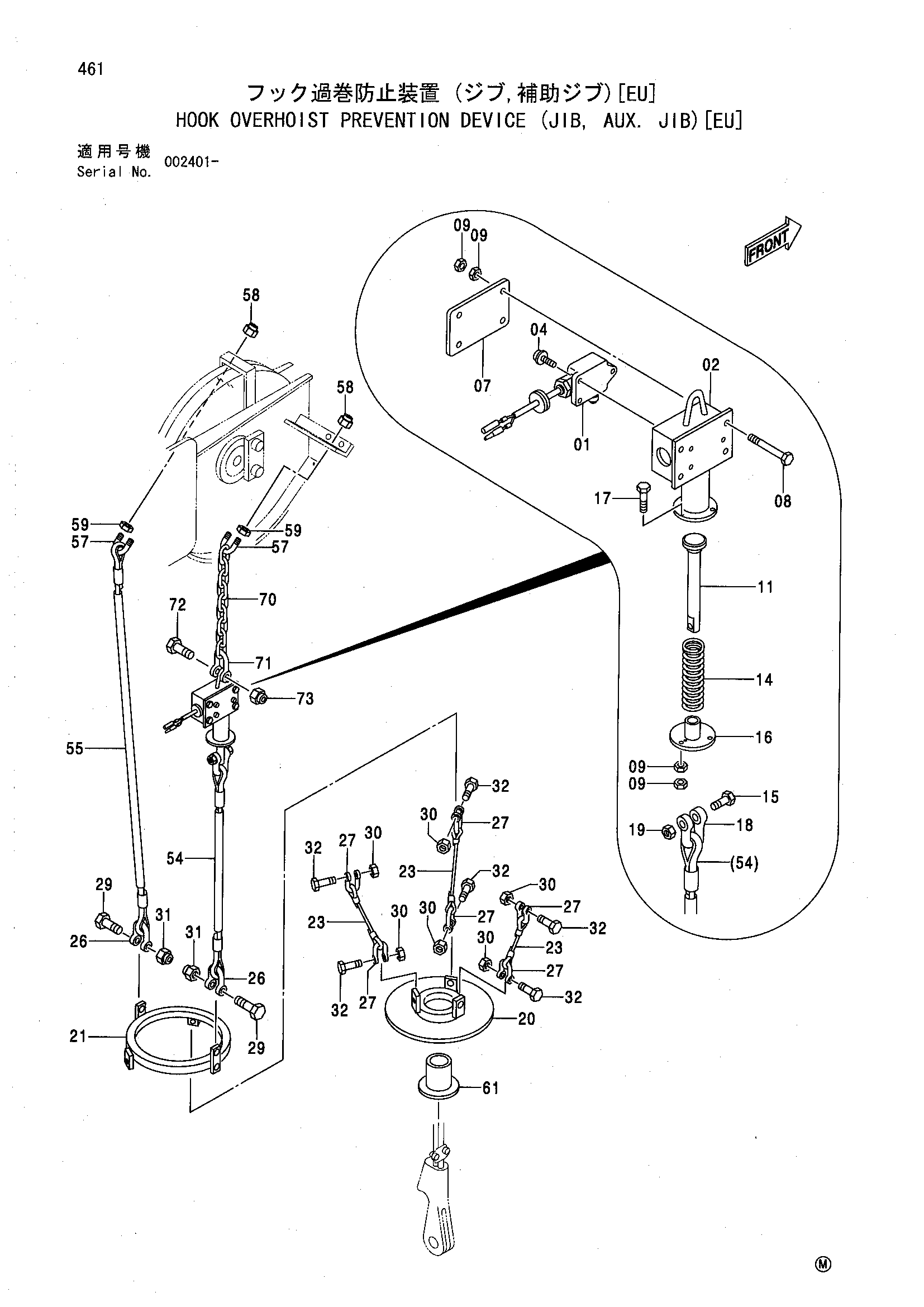

![Схема Крюк ограничитель подъёма предотвращение устройство (гусёк стрелы, дополнительный. гусёк стрелы)[EU] HITACHI SCX500-C](/catalog-drawings/28/28480229-7205-4a84-a542-3f654a1d28d6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-19 | 9233995 | Выключатель в сборе | 1 |
| 01 | 4611625 | Выключатель концевой | 1 |
| 02 | 8094489 | Короб выключатель | 1 |
| 04 | J450425 | Винт с шайбой | 3 |
| 07 | 4476998 | Крышка | 1 |
| 08 | J900890 | Болт | 4 |
| 09 | M500807 | Гайка | 14 |
| 11 | 4323210 | Ответная планка | 1 |
| 14 | 4477008 | Пружина | 1 |
| 15 | J901045 | Болт | 1 |
| 16 | 9759129 | Крышка | 1 |
| 17 | J900830 | Болт | 3 |
| 18 | 4048478 | Серьга | 1 |
| 19 | M660010 | U-образная гайка | 1 |
| 20-32 | 9160282 | Груз в сборе | 1 |
| 20 | 8068677 | Груз | 1 |
| 21 | 8068676 | Груз | 1 |
| 23 | 9743352 | Канат подвесной | 3 |
| 26 | 4048479 | Серьга | 2 |
| 27 | 4048478 | Серьга | 6 |
| 29 | J901250 | Болт | 2 |
| 30 | M660010 | U-образная гайка | 6 |
| 31 | M660012 | U-образная гайка | 2 |
| 32 | J901045 | Болт | 6 |
| 54 | 9754944 | Канат подвесной | 1 |
| 55 | 9748207 | Канат подвесной | 1 |
| 57 | 4157548 | U-образный болт | 2 |
| 58 | M660010 | U-образная гайка | 4 |
| 59 | J950010 | Гайка | 4 |
| 61 | 9748236 | Ответная планка | 1 |
| 70 | 4397449 | Цепь | 1 |
| 71 | 4048479 | Серьга | 1 |
| 72 | J901250 | Болт | 1 |
| 73 | M660012 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
