Крюк 6.5t — HITACHI SCX500-C

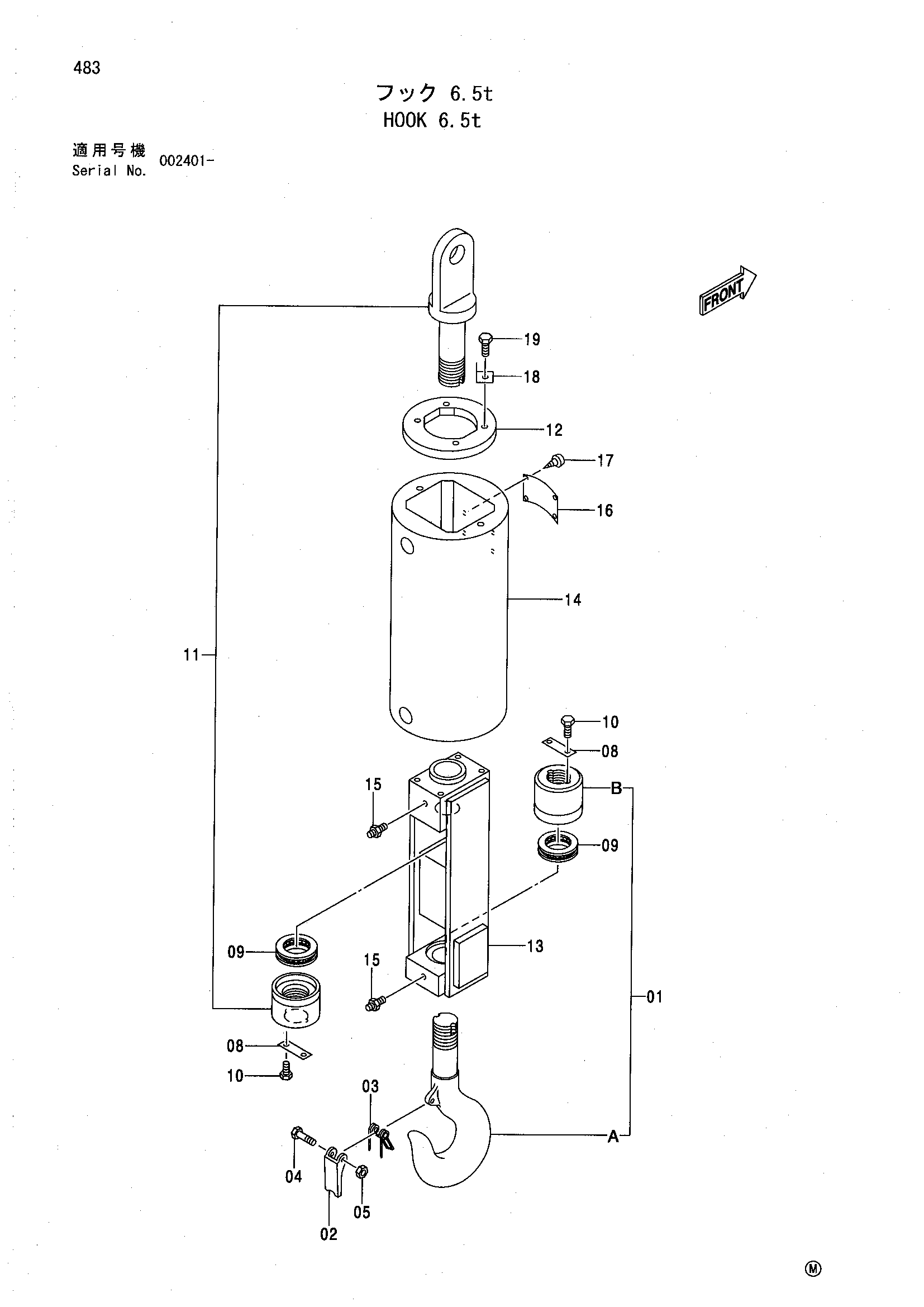

Заводская схема «Крюк 6.5t» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9163752 | Крюк 6.5t в сборе | 1 | |
| 01 | 8070143 | Крюк | 1 |
| 02 | 4152251 | Кронштейн | 1 |
| 03 | 4093094 | Пружина торсион | 1 |
| 04 | J900850 | Болт | 1 |
| 05 | 4030364 | U-образная гайка | 1 |
| 08 | 4100134 | Стопорная шайба | 2 |
| 09 | 4092916 | Шариковый подшипник | 2 |
| 10 | 4100132 | Болт | 4 |
| 11 | 8054333 | Шток винт | 1 |
| 12 | 3080443 | Ограничитель | 1 |
| 13 | 7033611 | Рама | 1 |
| 14 | 3080288 | Груз | 1 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 16 | 4607540 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 18 | 4134074 | Шайба тонгуед | 4 |
| 19 | J901645 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
