Глушитель — HITACHI SCX500-C

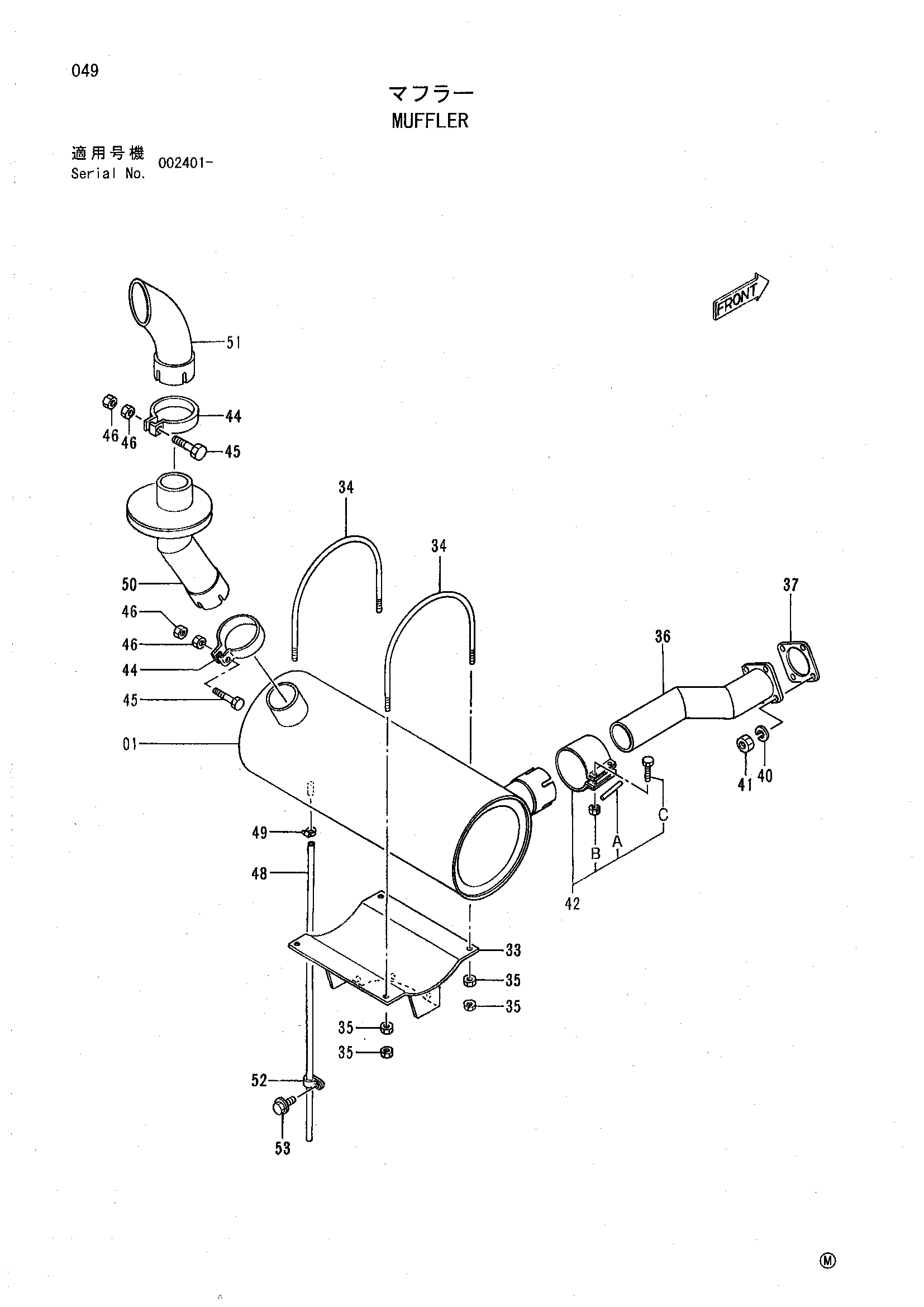

Заводская схема «Глушитель» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4475343 | Глушитель | 1 |
| 33 | 7043550 | Кронштейн | 1 |
| 34 | 4420083 | U-образный болт | 2 |
| 35 | J950010 | Гайка | 8 |
| 36 | 8093678 | Выпускная труба | 1 |
| 37 | 4368562 | Прокладка | 1 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | J950012 | Гайка | 4 |
| 42 | 4190587 | Хомут | 1 |
| 42A | 4162835 | Прокладка | 1 |
| 42B | 4162837 | Гайка | 2 |
| 42C | 4162836 | Болт | 2 |
| 44 | 4485525 | Лента | 2 |
| 45 | J901045 | Болт | 2 |
| 46 | M520010 | Гайка | 4 |
| 48 | 4297136 | Трубка | 1 |
| 49 | 4396451 | Хомут шланга | 1 |
| 50 | 8090444 | Трубка (левый) | 1 |
| 51 | 3095708 | Трубка (U) | 1 |
| 52 | 4190275 | Зажим | 1 |
| 53 | J271020 | Болт с шайбой | 1 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
