Тормоз лента (третий барабан) — HITACHI SCX500-C

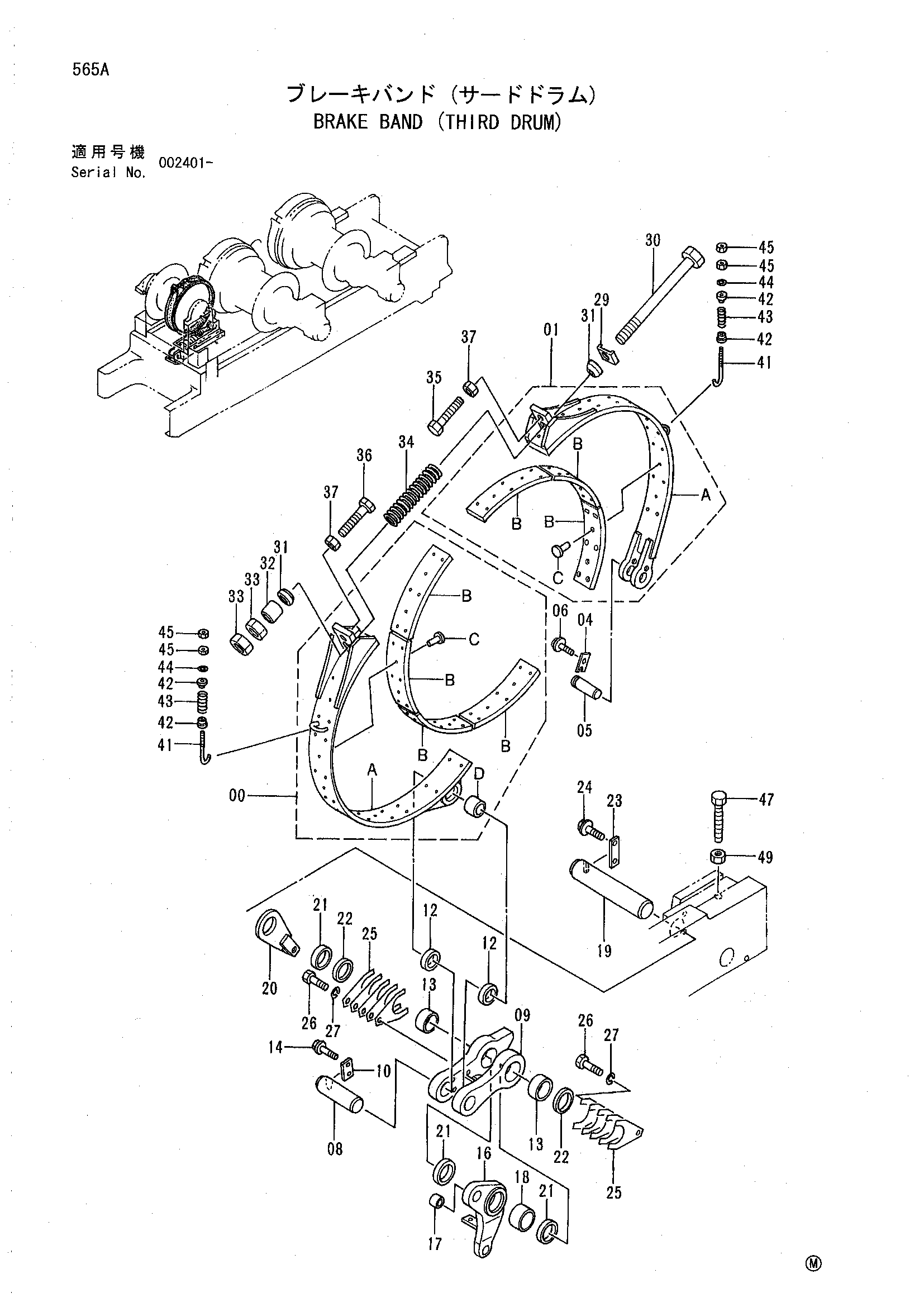

Заводская схема «Тормоз лента (третий барабан)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9149434 | Лента деад | 1 |
| 00A | 7028444 | Лента деад | 1 |
| 00B | 4365864 | Накладка | 4 |
| 00C | 929157 | Заклёпка | 30 |
| 00D | 4142235 | Втулка | 1 |
| 01 | 9149433 | Лента ливе | 1 |
| 01A | 7028445 | Лента ливе | 1 |
| 01B | 4365864 | Накладка | 3 |
| 01C | 929157 | Заклёпка | 24 |
| 04 | 4339089 | Пластина | 1 |
| 05 | 4339091 | Палец | 1 |
| 06 | J271225 | Болт с шайбой | 1 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4333969 | Палец | 1 |
| 09 | 8060677 | Тяга | 1 |
| 10 | 4339088 | Стопорная пластина | 1 |
| 12 | 4294932 | Проставка | 2 |
| 13 | 4312541 | Втулка | 2 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8060676 | Рычаг | 1 |
| 17 | 4312540 | Втулка | 1 |
| 18 | 4312542 | Втулка | 1 |
| 19 | 4333970 | Палец | 1 |
| 20 | 9742924 | Тяга | 1 |
| 21 | 4339070 | Проставка | 3 |
| 22 | 4339069 | Проставка | 2 |
| 23 | X4246 | Стопорная пластина | 1 |
| 24 | J271225 | Болт с шайбой | 2 |
| 24A | J901225 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4317777 | Регулировочная шайба 1.6 | 10 |
| 26 | J901220 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 29 | 4346596 | Шайба | 1 |
| 30 | J833028 | Болт | 1 |
| 31 | 4339082 | Сиденье | 2 |
| 32 | 4339080 | Проставка | 1 |
| 33 | J953030 | Гайка | 2 |
| 34 | 4339092 | Пружина | 1 |
| 35 | 4024204 | Болт | 1 |
| 36 | 4024205 | Болт | 1 |
| 37 | J953024 | Гайка | 2 |
| 41 | 4080919 | Шток | 2 |
| 42 | 411108 | Седло пружины | 4 |
| 43 | 4319988 | Пружина | 2 |
| 44 | A590108 | Плоская шайба | 2 |
| 45 | M500807 | Гайка | 4 |
| 47 | M261600 | Болт | 1 |
| 49 | J951016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
