Гидрораспределитель — HITACHI SCX500-C

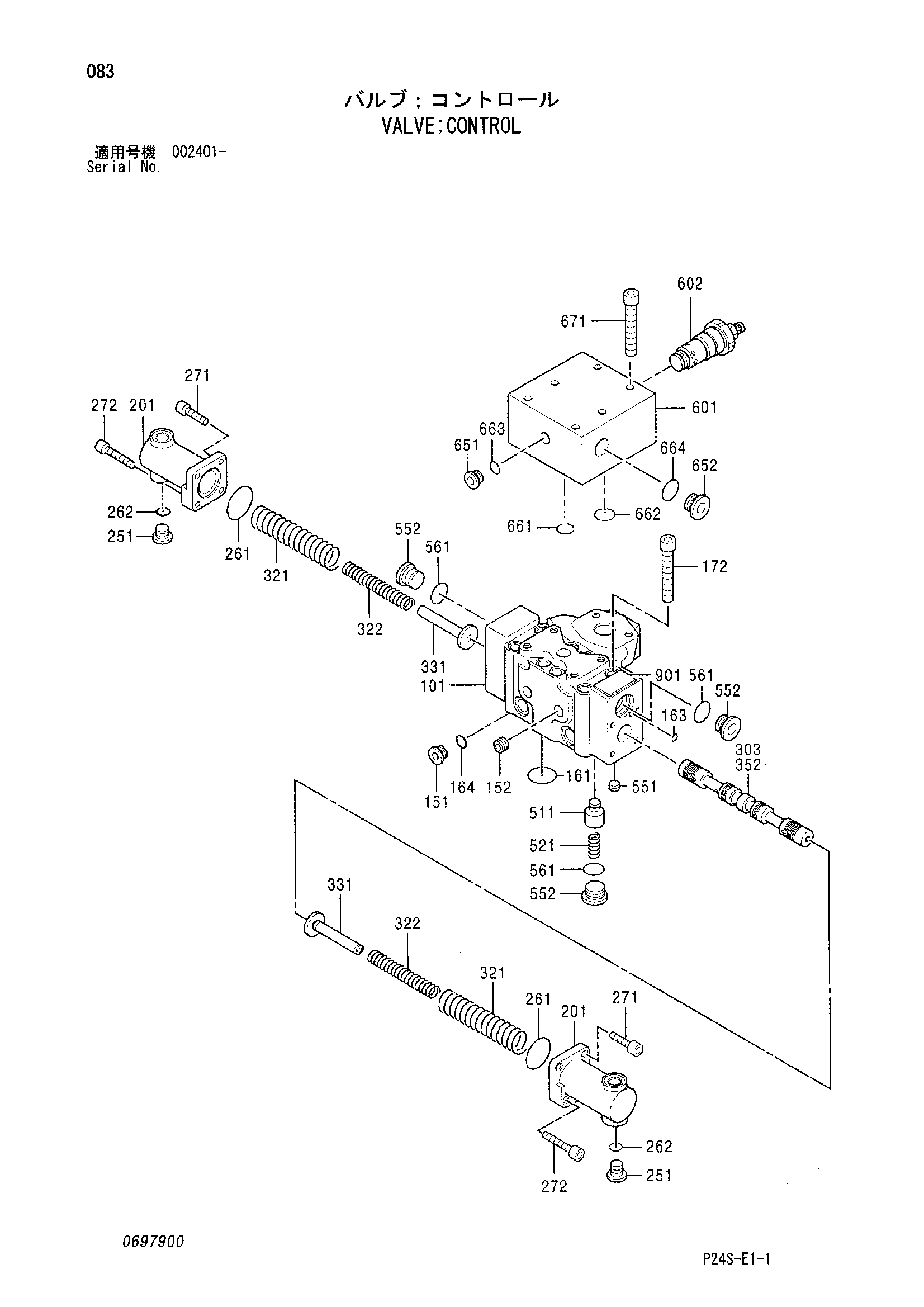

Заводская схема «Гидрораспределитель» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4363974 | Гидрораспределитель | 1 | |
| 151 | 0629404 | Пробка | 2 |
| 152 | 0102440 | Пробка | 2 |
| 161 | A811035 | Уплотнительное кольцо | 2 |
| 163 | 4506405 | Уплотнительное кольцо | 2 |
| 164 | 957366 | Уплотнительное кольцо | 2 |
| 172 | 0697901 | Болт с внутренним шестигранником | 8 |
| 201 | 0697902 | Крышка | 2 |
| 251 | 0629404 | Пробка | 2 |
| 261 | A811040 | Уплотнительное кольцо | 2 |
| 262 | 957366 | Уплотнительное кольцо | 2 |
| 271 | 0237902 | Болт с внутренним шестигранником | 4 |
| 272 | M340625 | Болт с внутренним шестигранником | 4 |
| 321 | 0697903 | Пружина | 2 |
| 322 | 0697904 | Пружина | 2 |
| 331 | 0697905 | Седло пружины | 2 |
| 511 | 0697906 | Плунжер | 2 |
| 521 | 0697907 | Пружина | 2 |
| 551 | 0175235 | Пробка | 2 |
| 552 | 0697908 | Пробка | 5 |
| 561 | 4509181 | Уплотнительное кольцо | 5 |
| 601 | 0697909 | Корпус | 1 |
| 602 | 0697910 | Предохранительный клапан | 1 |
| 651 | 0629404 | Пробка | 1 |
| 652 | 0697911 | Пробка | 1 |
| 661 | A811025 | Уплотнительное кольцо | 1 |
| 662 | A811035 | Уплотнительное кольцо | 1 |
| 663 | 957366 | Уплотнительное кольцо | 1 |
| 664 | 4506424 | Уплотнительное кольцо | 1 |
| 671 | 0697912 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
