Кондиционер. детали (2) — HITACHI SCX500-C

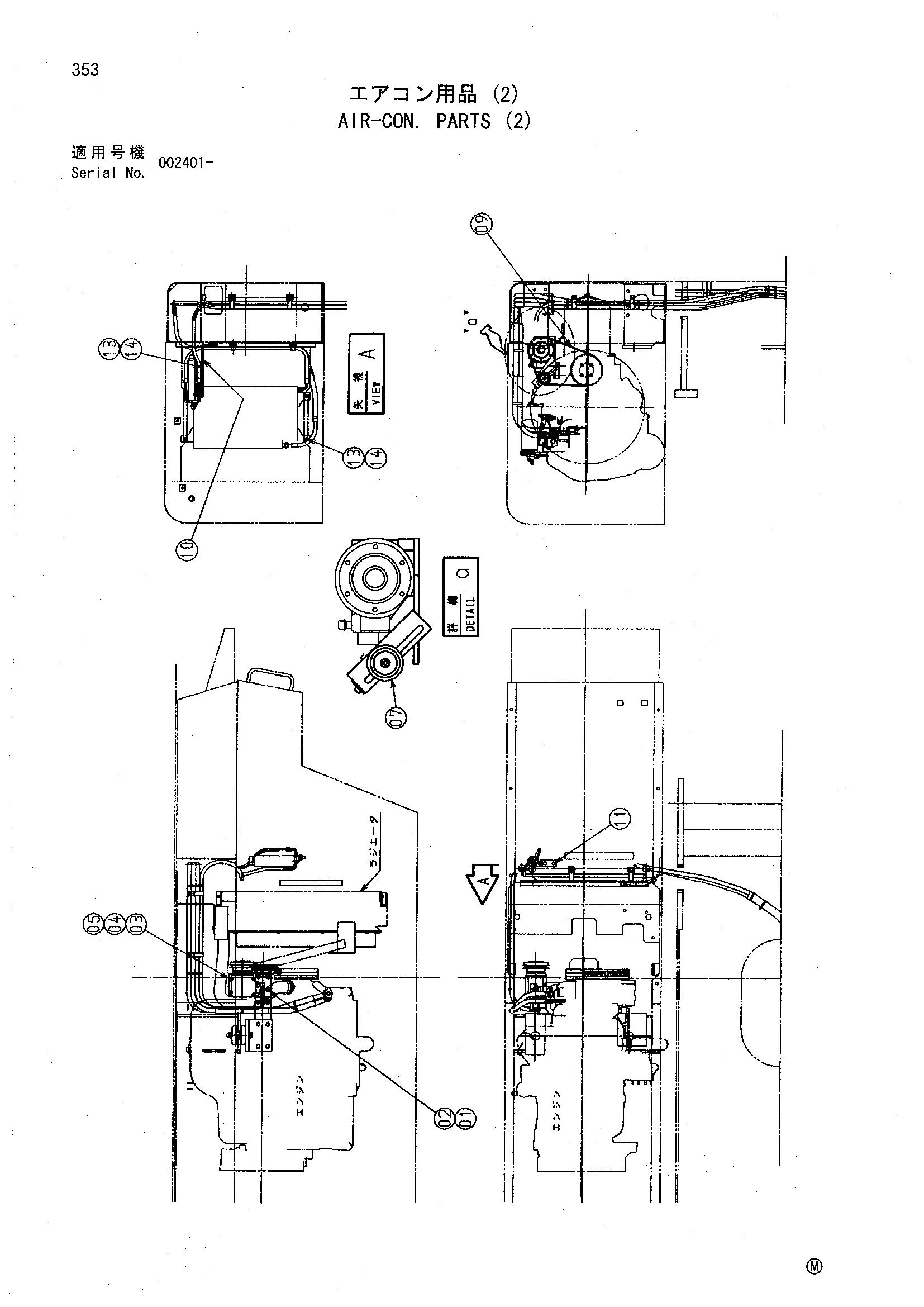

Заводская схема «Кондиционер. детали (2)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 7043562 | Кронштейн | 1 |
| 03 | J900804 | Болт | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 4 |
| 07 | 4346770 | Шкив | 1 |
| 09 | 4430248 | Ремень V | 1 |
| 10 | 4363647 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | J900816 | Болт | 6 |
| 14 | A590908 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
