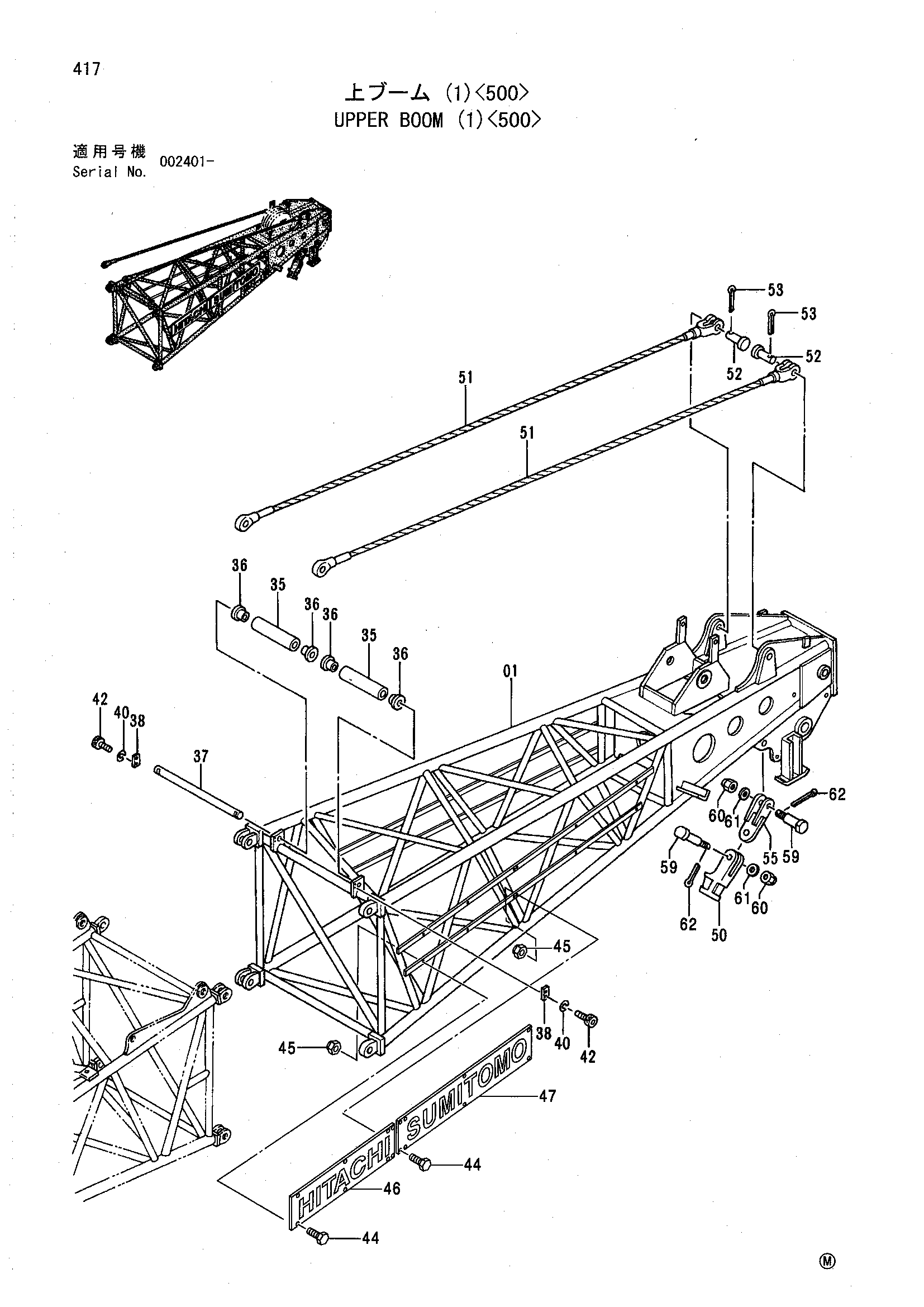

Верхний стрела (1)<500> — HITACHI SCX500-C
Заводская схема «Верхний стрела (1)<500>» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009123 | Стрела верхний | 1 |
| 35 | 4142689 | Ролик | 2 |
| 36 | 4142688 | Втулка | 4 |
| 37 | 4287460 | Мост | 1 |
| 38 | 4287461 | Стопорная пластина | 2 |
| 40 | A590912 | Пружинная шайба | 4 |
| 42 | M341220 | Болт с внутренним шестигранником | 4 |
| 44 | J901025 | Болт | 24 |
| 45 | M660010 | U-образная гайка | 24 |
| 46 | 3099959 | Информационная табличка | 2 |
| 47 | 3099874 | Информационная табличка | 2 |
| 49 | A766063 | Шплинт | 1 |
| 50 | 3070315 | Разъём канат | 1 |
| 51 | 8045376 | Канат подвесной | 2 |
| 52 | 431756 | Палец | 2 |
| 53 | A761080 | Шплинт | 2 |
| 55 | 8061240 | Тяга | 1 |
| 59 | 4360239 | Палец | 2 |
| 60 | 4137247 | Корончатая гайка | 2 |
| 61 | 4114408 | Шайба | 2 |
| 62 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
