Пилотный клапан — HITACHI SCX500-C

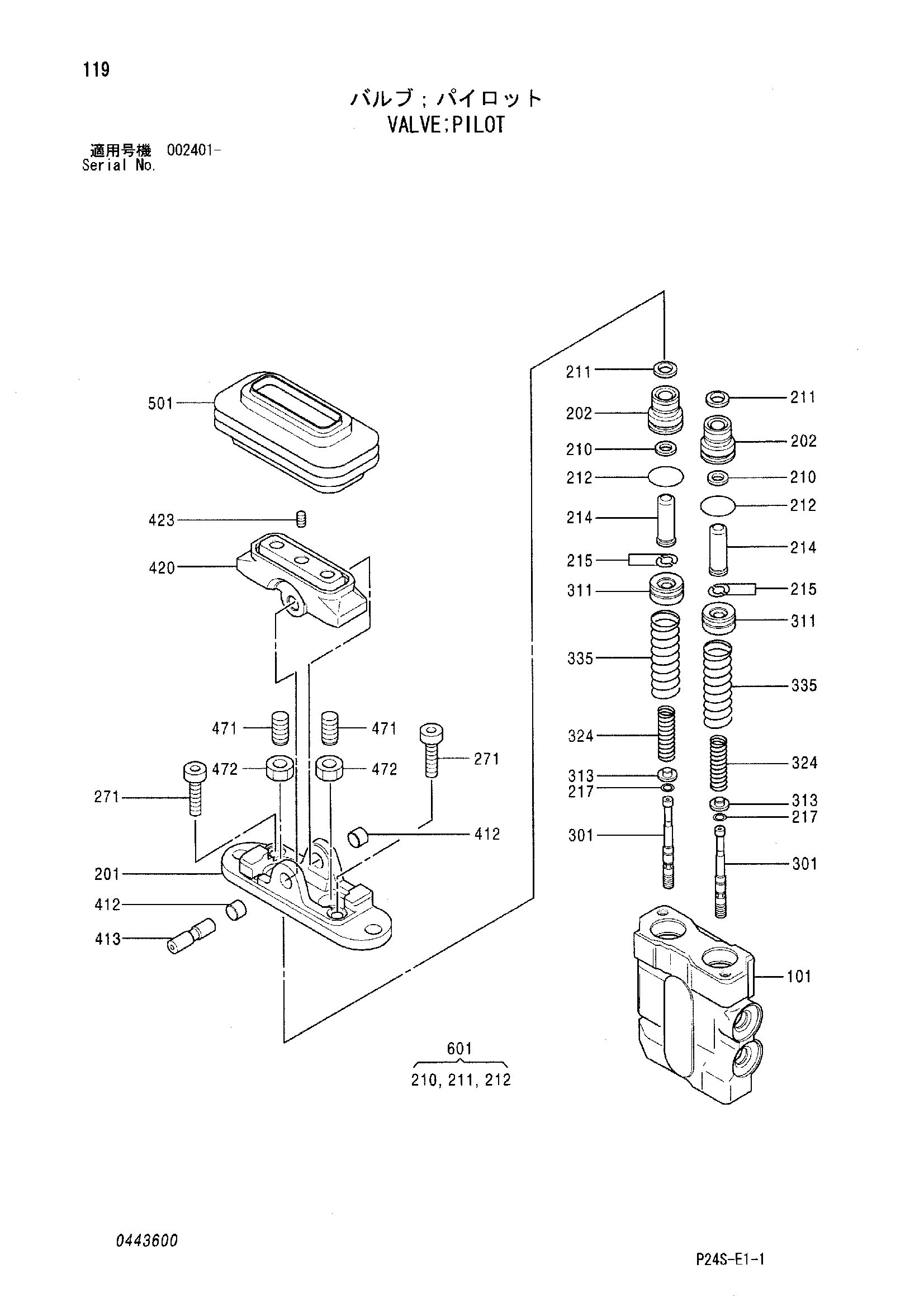

Заводская схема «Пилотный клапан» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4361812 | Пилотный клапан | 1 | |
| 201 | 0630701 | Крышка | 1 |
| 202 | 0630702 | Пробка | 2 |
| 210 | 0628908 | Уплотнение | 2 |
| 211 | 0630703 | Скрапер | 2 |
| 212 | 4506120 | Уплотнительное кольцо | 2 |
| 214 | 0681301 | Шток пусх | 2 |
| 215 | 0428906 | Шайба | 4 |
| 217 | 0428907 | Шайба | 2 |
| 271 | 0630705 | Болт с внутренним шестигранником | 2 |
| 311 | 0443601 | Седло пружины | 2 |
| 313 | 0443602 | Пружинная шайба | 2 |
| 324 | 0443603 | Пружина | 2 |
| 335 | 0630708 | Пружина | 2 |
| 412 | 0630709 | Втулка | 2 |
| 413 | 0630710 | Вал кулачок | 1 |
| 420 | 0630711 | Кулачок | 1 |
| 423 | 0179001 | Винт | 1 |
| 471 | 0630712 | Установочный винт | 2 |
| 472 | 0630713 | Стопорная гайка | 2 |
| 501 | 0630714 | Белловс | 1 |
| 601 | 4345769 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
