Барабан блокировка (третий барабан) — HITACHI SCX500-C

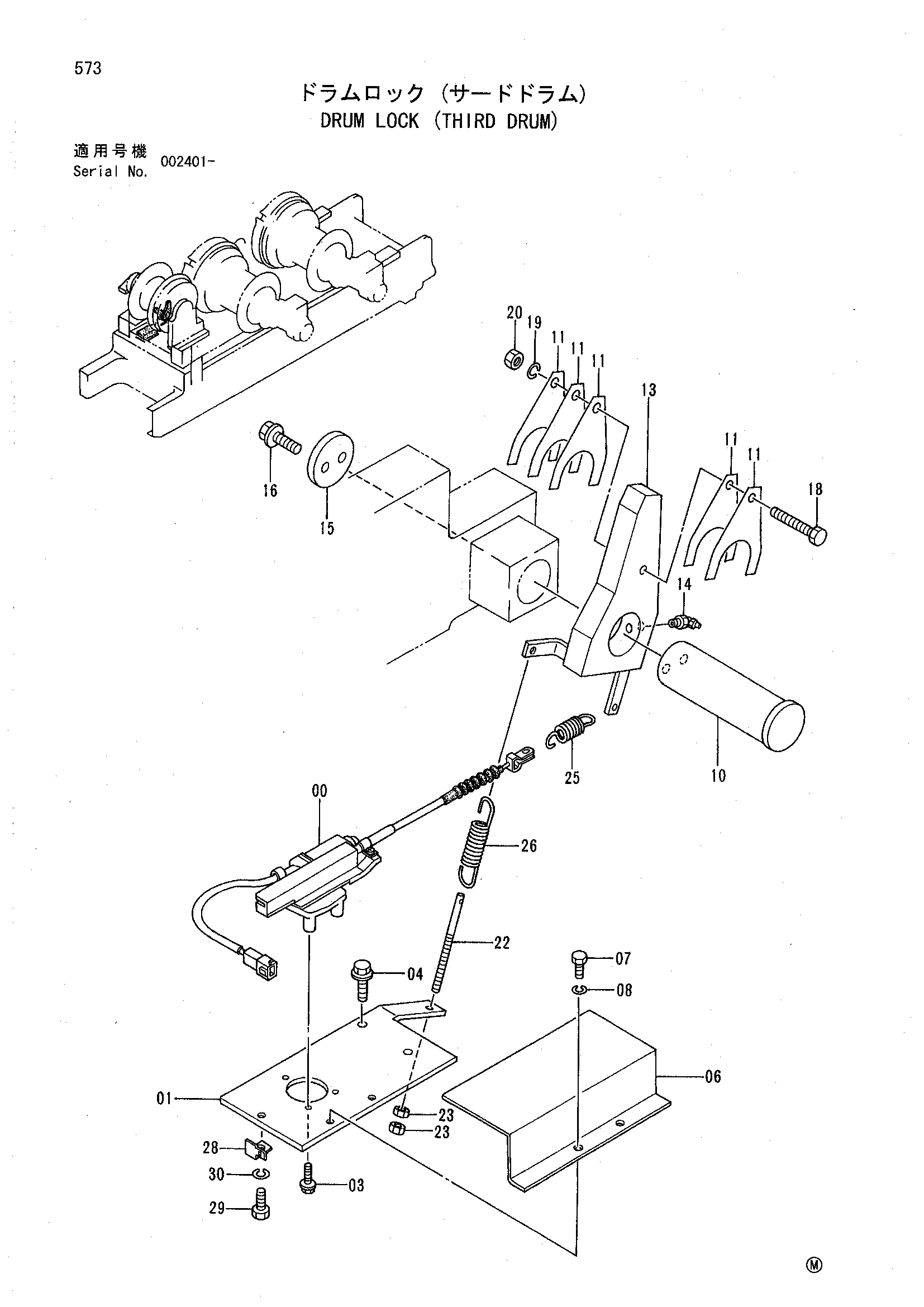

Заводская схема «Барабан блокировка (третий барабан)» для HITACHI SCX500-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318436 | Гидромотор | 1 |
| 01 | 4344755 | Кронштейн | 1 |
| 03 | J260620 | Болт с шайбой | 3 |
| 03A | J900620 | Болт | 1 |
| 03B | A590106 | Шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3065918 | Крышка | 1 |
| 07 | J900816 | Болт | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | 4333843 | Палец | 1 |
| 11 | 4317777 | Регулировочная шайба 1.6 | 5 |
| 13 | 8060835 | Зуб | 1 |
| 14 | J75581 | Пресс-маслёнка | 1 |
| 15 | 4316493 | Фиксатор | 1 |
| 16 | J271230 | Болт с шайбой | 2 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | J901055 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | J950010 | Гайка | 1 |
| 22 | 4142253 | Шток | 1 |
| 23 | M500807 | Гайка | 2 |
| 25 | 4304119 | Пружина | 1 |
| 26 | 4313521 | Пружина | 1 |
| 28 | 4257159 | Кронштейн | 1 |
| 29 | J901016 | Болт | 1 |
| 30 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
