Рычаг управления (правый)[EU] — HITACHI SCX500

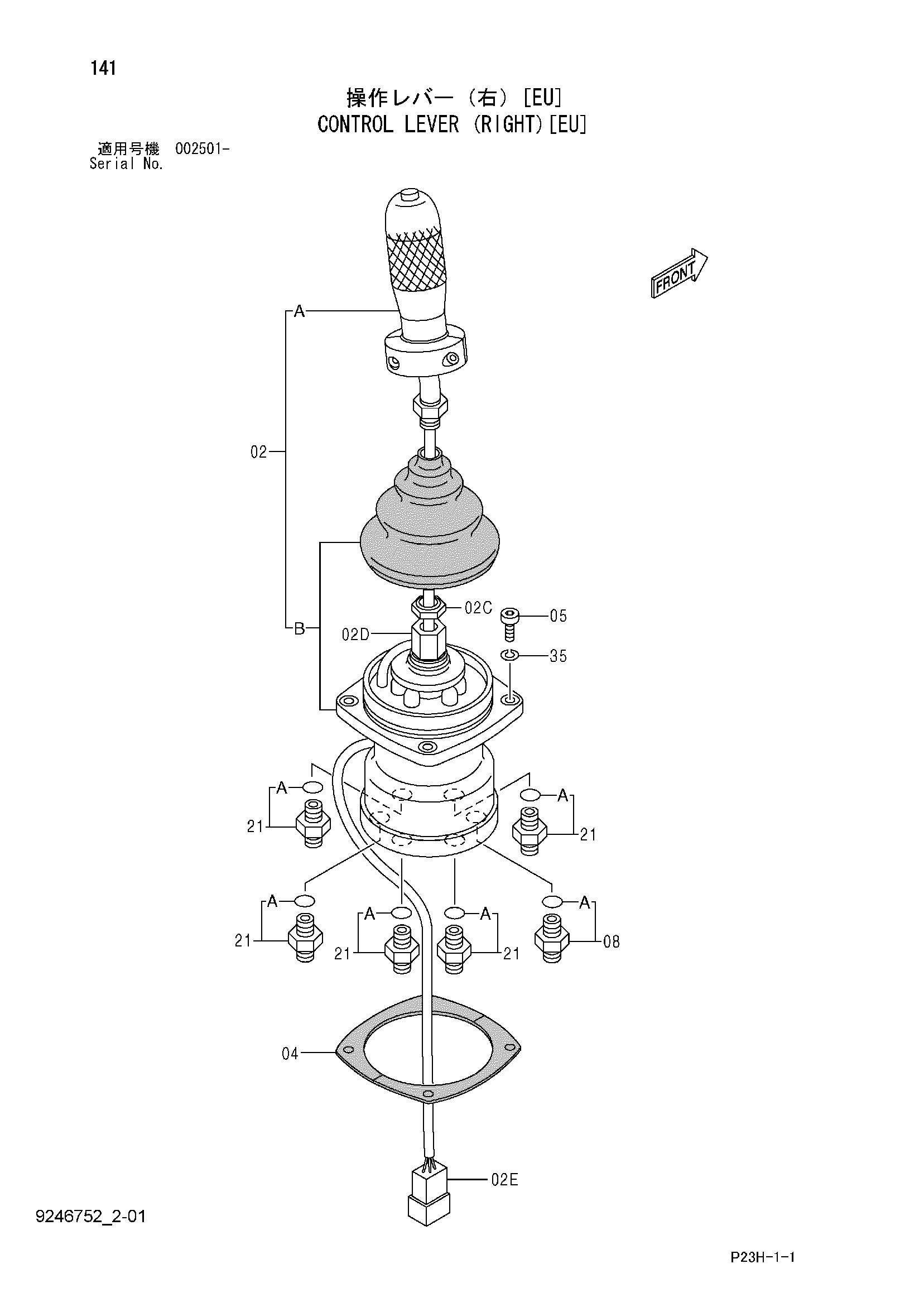

Заводская схема «Рычаг управления (правый)[EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (правый)[EU] HITACHI SCX500](/catalog-drawings/8f/8f043fc1-fa52-41a3-a6de-752269622bb8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9229118 | Рычаг R | 1 |
| 02A | 7044478 | Рукоятка | 1 |
| 02B | 4604527 | Пилотный клапан | 1 |
| 02C | 4604541 | Стопорная гайка | 1 |
| 02D | 4604542 | Гайка регулировочный | 1 |
| 02E | 4605492 | Разъём | 1 |
| 04 | 4177186 | Пластина резиновый | 1 |
| 05 | M340620 | Болт с внутренним шестигранником | 4 |
| 08 | 4346499 | Фильтр | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4200466 | Адаптер | 5 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
