Наклон устройство [STD] — HITACHI SCX500
Заводская схема «Наклон устройство [STD]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

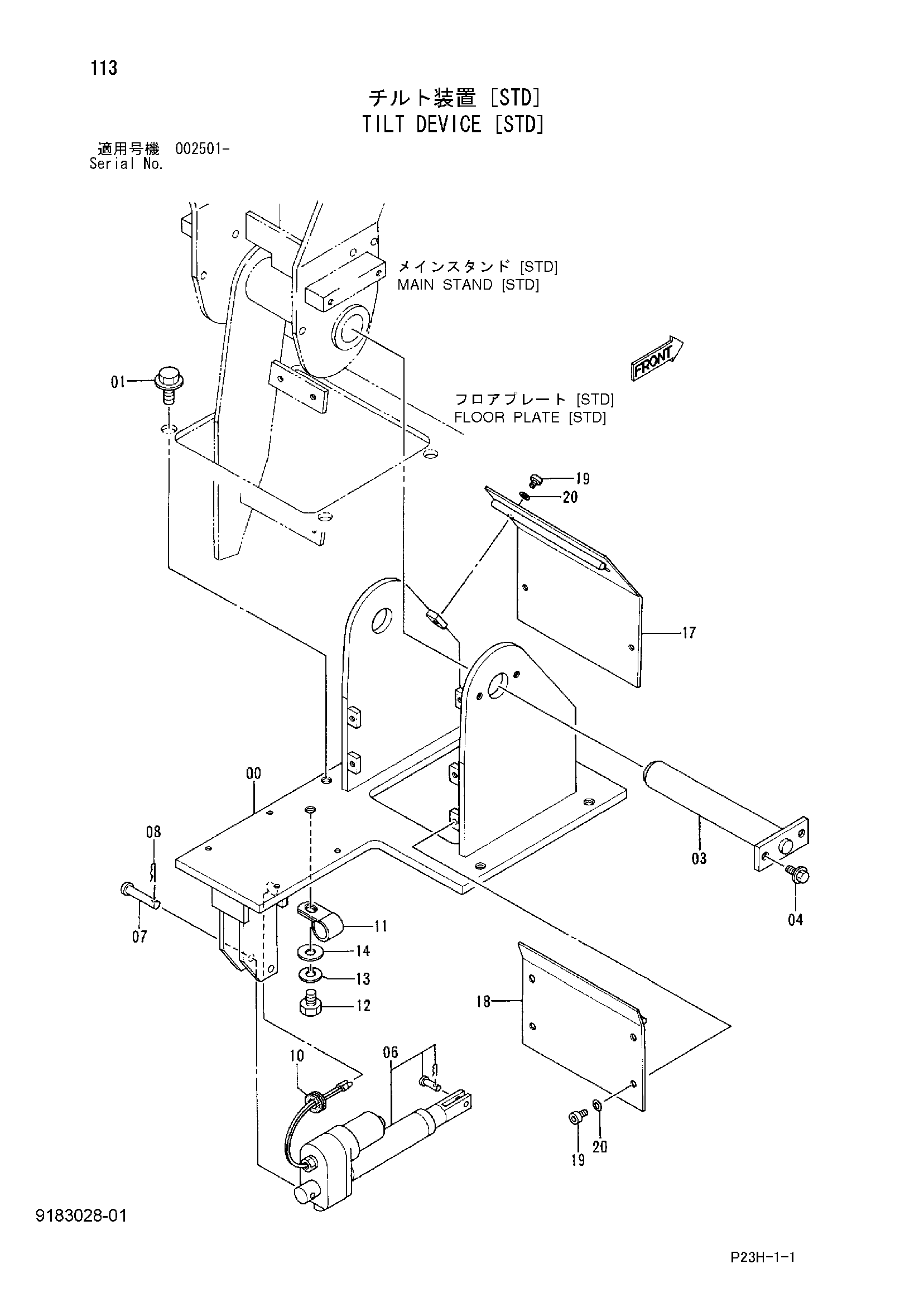

![Схема Наклон устройство [STD] HITACHI SCX500](/catalog-drawings/ad/ad0b30ea-fde9-4b2d-aa27-428c364a0e7a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029083 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9740231 | Мост | 1 |
| 04 | J260816 | Болт с шайбой | 2 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Шайба | 1 |
| 06 | 4309259 | Гидроцилиндр. наклон | 1 |
| 07 | 4310226 | Палец | 1 |
| 08 | 4022697 | Стопорный палец | 1 |
| 10 | 445100 | Резиновая втулка | 1 |
| 11 | 4190261 | Зажим | 1 |
| 12 | J901016 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 14 | A590110 | Плоская шайба | 1 |
| 17 | 9742972 | Крышка | 1 |
| 18 | 9742973 | Крышка | 1 |
| 19 | M340610 | Болт с внутренним шестигранником | 8 |
| 20 | J250006 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
