Провод жгут проводов [EU] — HITACHI SCX500

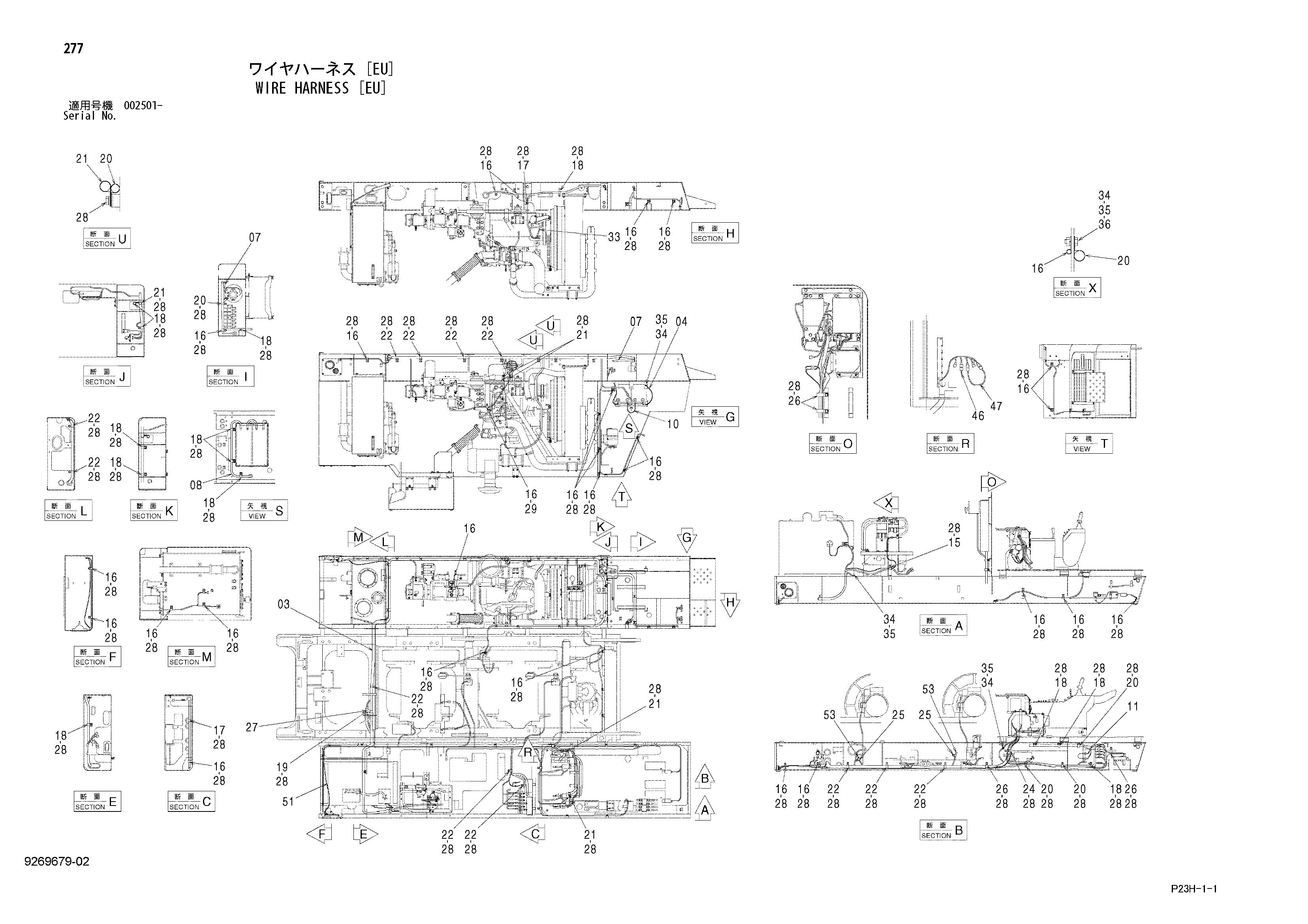

Заводская схема «Провод жгут проводов [EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Провод жгут проводов [EU] HITACHI SCX500](/catalog-drawings/6a/6a7b0753-3e3a-43c6-9403-9946592ff83d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 1033712 | Жгут проводов | 1 |
| 04 | 4342911 | Жгут проводов | 1 |
| 07 | 4661232 | Жгут проводов | 1 |
| 08 | 4664998 | Жгут проводов | 1 |
| 10 | 4389762 | Жгут проводов | 1 |
| 11 | 4387368 | Жгут проводов | 1 |
| 15 | 4192018 | Зажим (10X2) | 1 |
| 16 | 4190261 | Зажим (10) | 29 |
| 17 | 4190275 | Зажим (14) | 2 |
| 18 | 4190273 | Зажим (18) | 13 |
| 19 | 4190274 | Зажим (20) | 1 |
| 20 | 4190263 | Зажим (25) | 7 |
| 21 | 4192035 | Зажим (28) | 7 |
| 22 | 4190264 | Зажим (35) | 12 |
| 24 | 4190265 | Зажим (50) | 1 |
| 25 | 4190273 | Зажим (18) | 2 |
| 26 | 4193848 | Зажим (45) | 4 |
| 27 | 4257159 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 71 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J260812 | Болт с шайбой | 1 |
| 29A | J900812 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 32 | 4055311 | Ленточный зажим | 20 |
| 33 | J460510 | Винт с шайбой | 1 |
| 34 | J950010 | Гайка | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | J901025 | Болт | 1 |
| 46 | 4382080 | Разъём | 1 |
| 47 | 4414187 | Жгут проводов | 1 |
| 51 | 3092203 | Жгут проводов | 1 |
| 53 | 4459682 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
