Гусеница опора [EU] — HITACHI SCX500

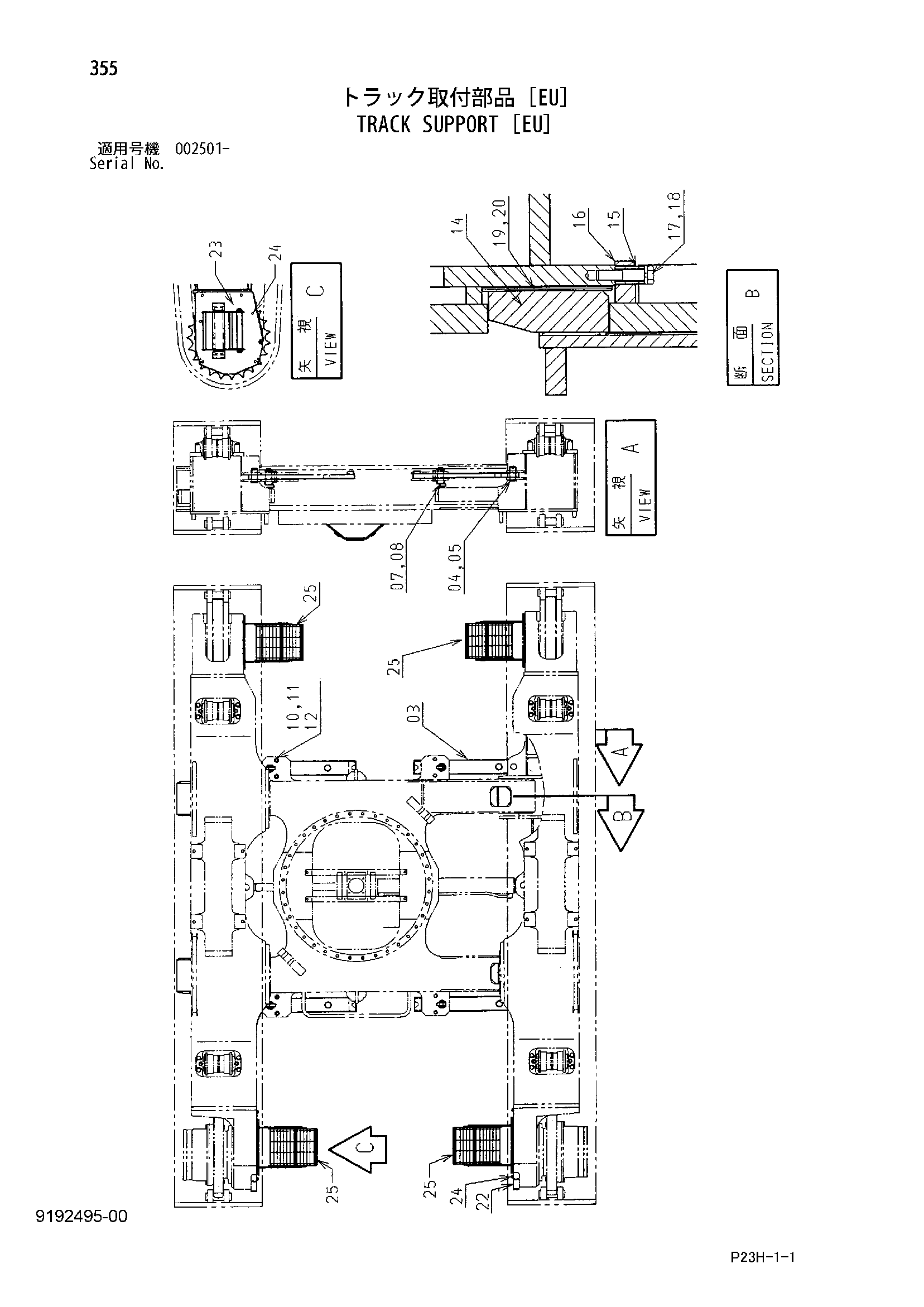

Заводская схема «Гусеница опора [EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеница опора [EU] HITACHI SCX500](/catalog-drawings/b7/b729b12b-8f5a-4000-b6dc-e5a140936043.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8080858 | Тяга | 4 |
| 04 | 4155792 | Палец | 4 |
| 05 | A766071 | Шплинт | 4 |
| 07 | 9740728 | Палец | 4 |
| 08 | 947447 | Палец кольцо | 4 |
| 10 | 4314847 | Палец | 8 |
| 11 | A590120 | Плоская шайба | 8 |
| 12 | A764040 | Шплинт | 8 |
| 14 | 4312935 | Блок | 4 |
| 15 | 4198700 | Проставка | 8 |
| 16 | 4352458 | Пластина | 4 |
| 17 | J901680 | Болт | 8 |
| 18 | A590916 | Пружинная шайба | 8 |
| 19 | 4348426 | Регулировочная шайба 2.3 | 24 |
| 20 | 4348429 | Регулировочная шайба 1.6 | 8 |
| 22 | 8081459 | Крышка | 1 |
| 23 | 8081460 | Крышка | 1 |
| 24 | J271235 | Болт с шайбой | 12 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 8081328 | Ступень | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
