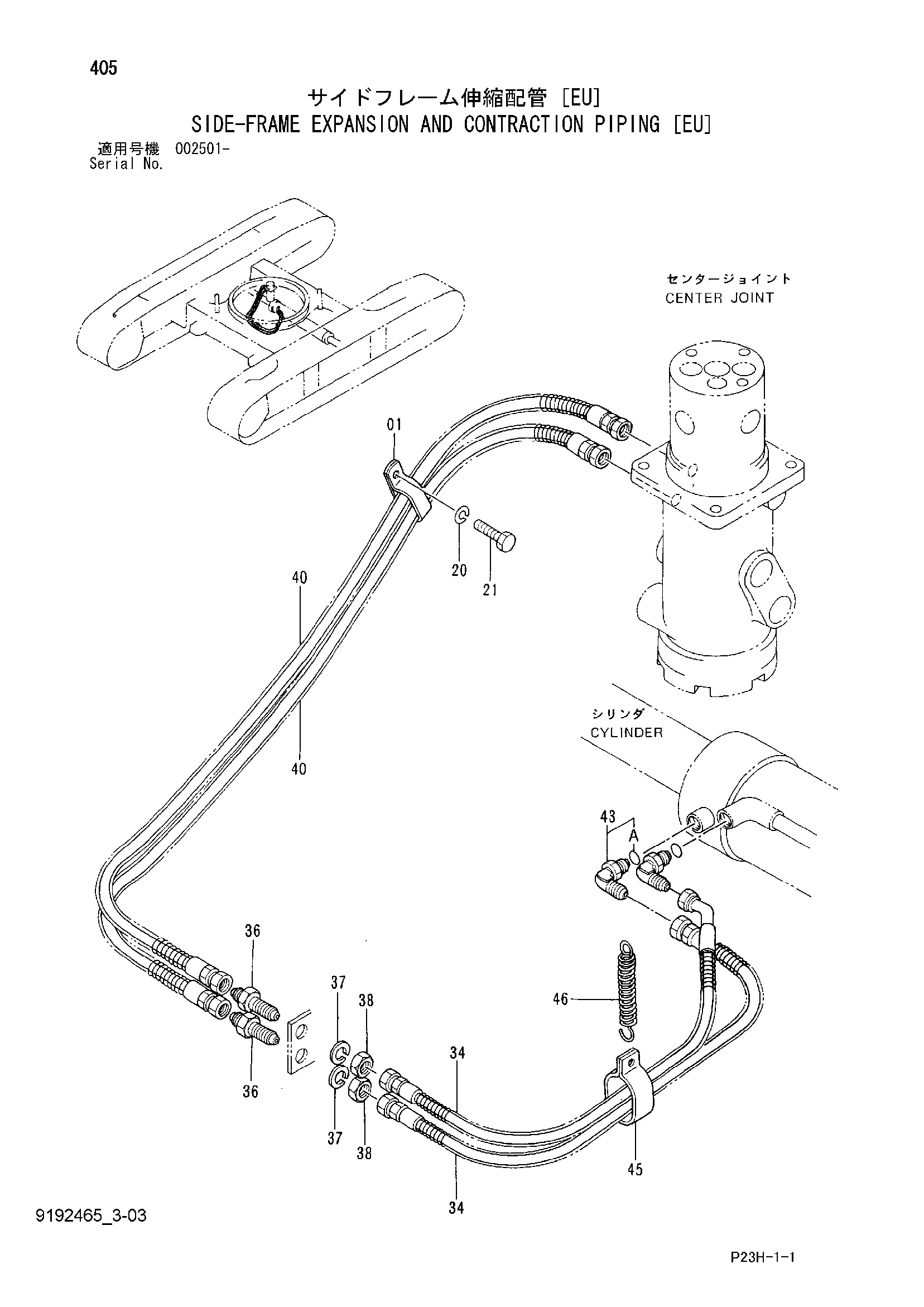

Сиде-фраме експансион и контрактион трубопроводы [EU] — HITACHI SCX500

Заводская схема «Сиде-фраме експансион и контрактион трубопроводы [EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4192034	Зажим	1
20	A590910	Пружинная шайба	1
21	J901020	Болт	1
34	4332632	Шланг	2
36	4315207	Адаптер	2
37	A590920	Пружинная шайба	2
38	4316589	Гайка	2
40	4359153	Шланг	2
43	4154672	Угловой штуцер	2
43A	4506418	Уплотнительное кольцо	1
45	4081118	Хомут	1
46	423	Пружина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
