Стрела подъёмный механизм педаль — HITACHI SCX500

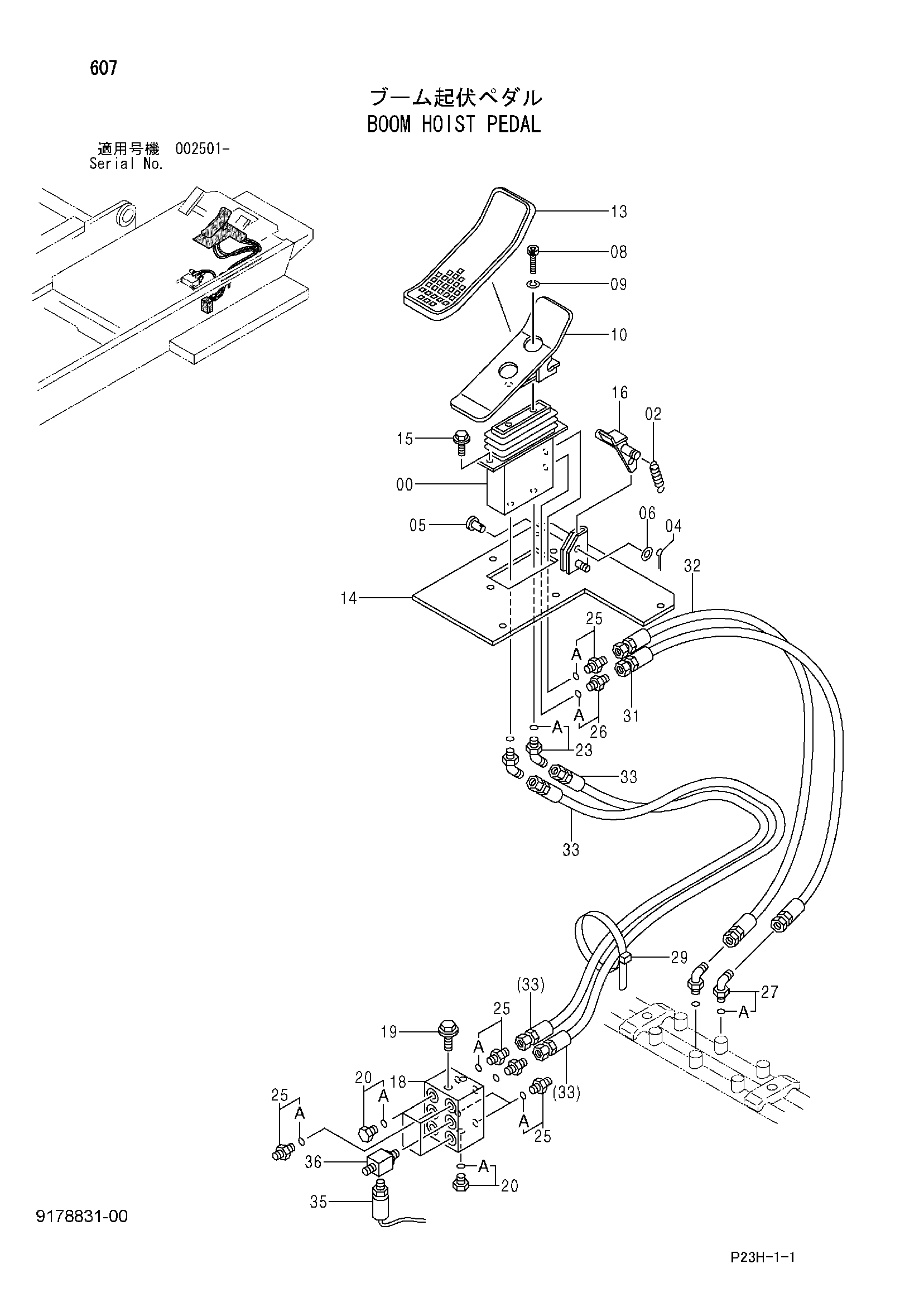

Заводская схема «Стрела подъёмный механизм педаль» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4396539 | Пилотный клапан | 1 |
| 02 | 4279604 | Пружина | 1 |
| 04 | A763016 | Шплинт | 1 |
| 05 | 4287795 | Палец | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 08 | M341020 | Болт с внутренним шестигранником | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 8065252 | Педаль | 1 |
| 13 | 4340159 | Крышка | 1 |
| 14 | 8064849 | Кронштейн | 1 |
| 15 | J271035 | Болт с шайбой | 2 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 8061258 | Ограничитель | 1 |
| 18 | 4314477 | Челночный клапан | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4093624 | Пробка | 5 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200472 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200467 | Адаптер | 6 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4346499 | Фильтр | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4200472 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4055312 | Ленточный зажим | 2 |
| 31 | 4383987 | Шланг | 1 |
| 32 | 4385504 | Шланг | 1 |
| 33 | 4362378 | Шланг | 2 |
| 35 | 4286171 | Датчик давления | 1 |
| 36 | 4338768 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
