Нижний гусёк стрелы — HITACHI SCX500

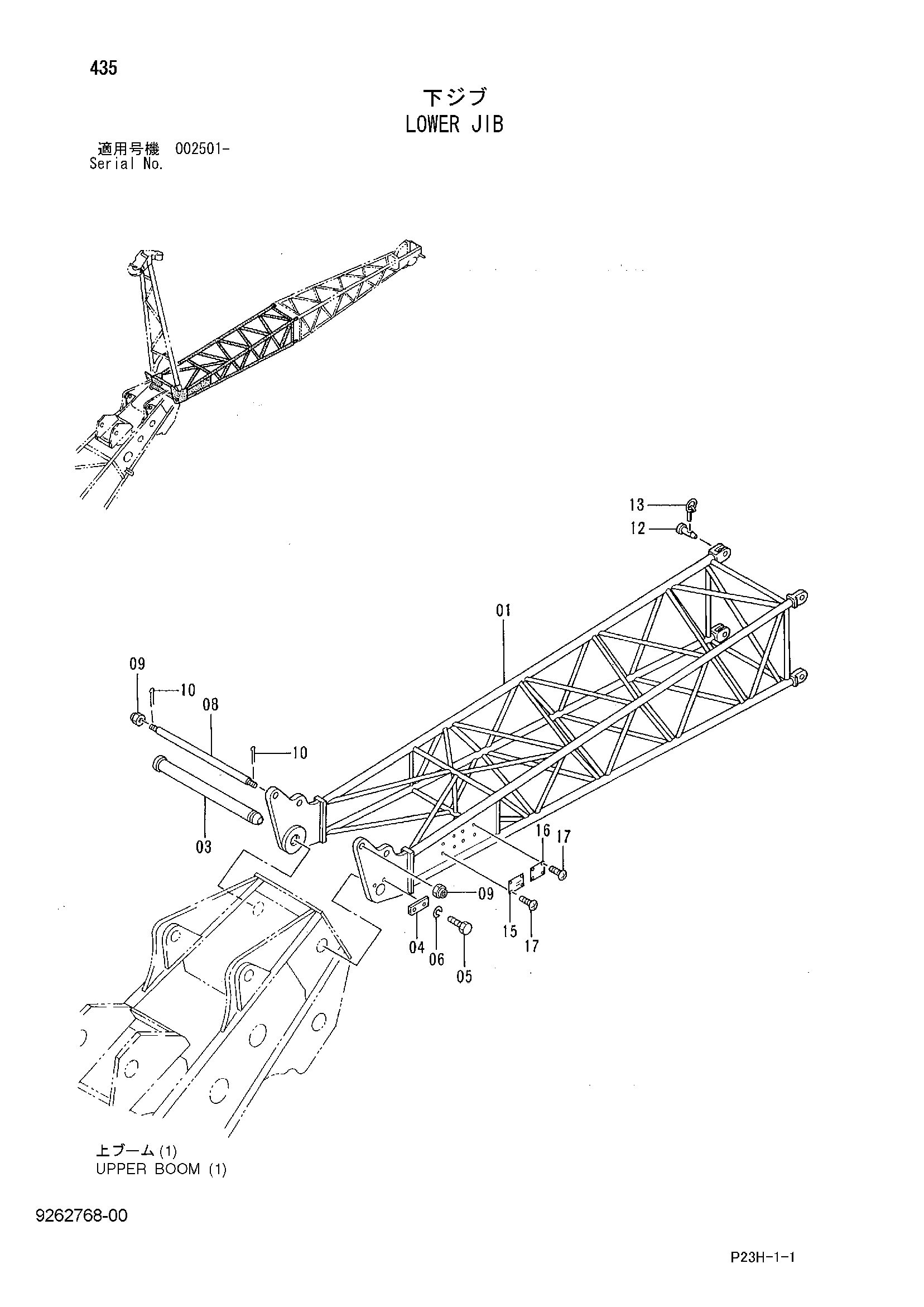

Заводская схема «Нижний гусёк стрелы» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6014214 | Гусёк стрелы нижний | 1 |
| 03 | 4335225 | Палец | 1 |
| 04 | X4246 | Стопорная пластина | 1 |
| 05 | J901225 | Болт | 2 |
| 06 | A590912 | Пружинная шайба | 2 |
| 08 | 4335286 | Болт | 1 |
| 09 | M633033 | Корончатая гайка | 2 |
| 10 | A766063 | Шплинт | 2 |
| 12 | 489144 | Палец | 4 |
| 13 | 4001834 | Палец кольцо | 4 |
| 15 | 4607458 | Информационная табличка | 1 |
| 16 | 4607545 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
