Ход рычаг [STD] — HITACHI SCX500

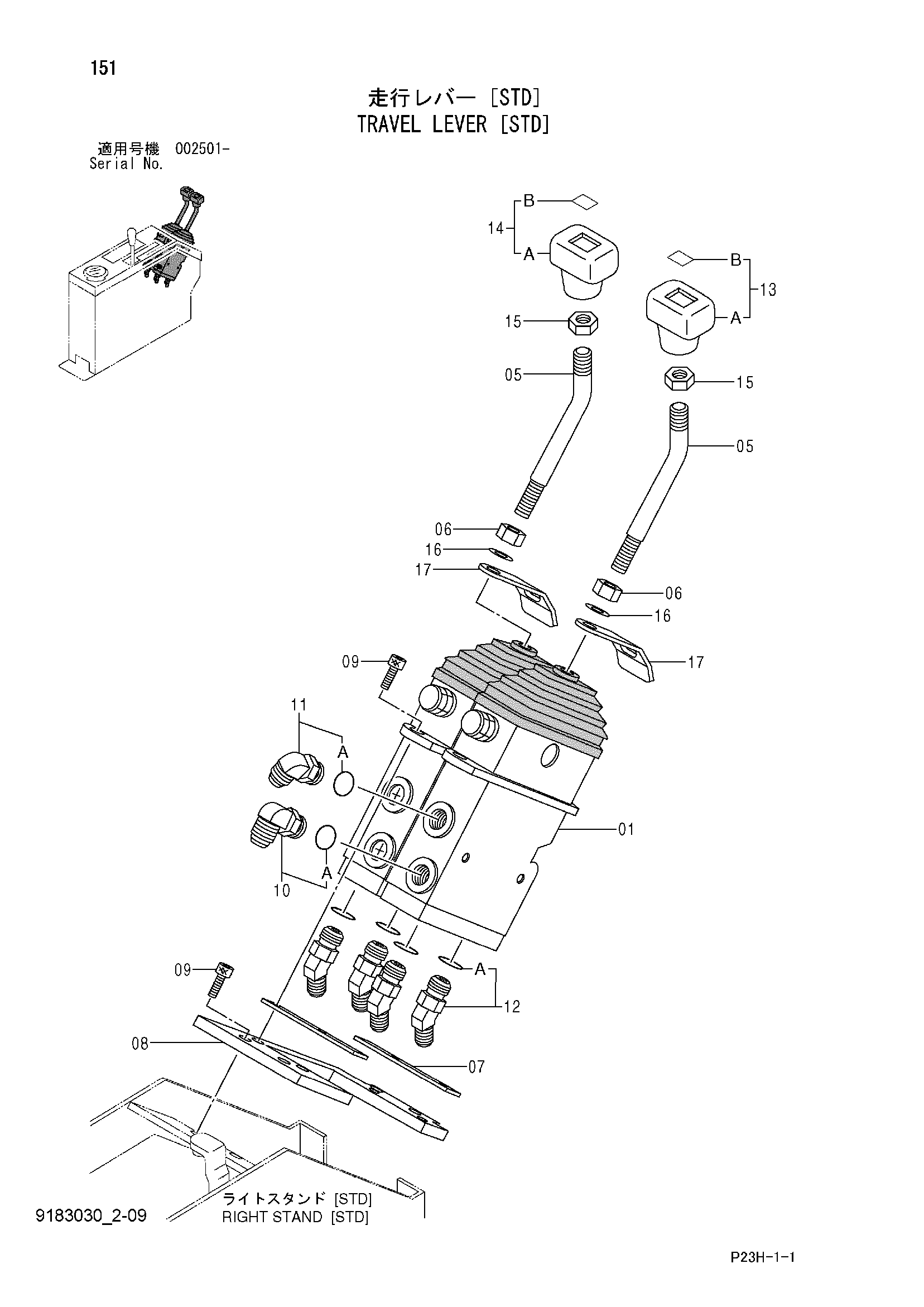

Заводская схема «Ход рычаг [STD]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ход рычаг [STD] HITACHI SCX500](/catalog-drawings/f1/f195685e-5f1b-45e0-8788-465bc9dec441.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4621090 | Пилотный клапан | 1 |
| 05 | 4378530 | Рычаг | 2 |
| 06 | J950012 | Гайка | 2 |
| 07 | 4310205 | Манжета | 2 |
| 08 | 4339504 | Седло винта | 1 |
| 09 | M341025 | Болт с внутренним шестигранником | 8 |
| 10 | 4322805 | Фильтр | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4156434 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4200472 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9742310 | Рукоятка | 1 |
| 13A | 3068261 | Рукоятка | 1 |
| 13B | 4331128 | Информационная табличка | 1 |
| 14 | 9742311 | Рукоятка (левый) | 1 |
| 14A | 3068261 | Рукоятка | 1 |
| 14B | 4331129 | Информационная табличка | 1 |
| 15 | 4321193 | Гайка | 2 |
| 16 | J250012 | Плоская шайба | 2 |
| 17 | 4377692 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
