Гидрораспределитель трубопроводы (2-3)[EU] — HITACHI SCX500
Заводская схема «Гидрораспределитель трубопроводы (2-3)[EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

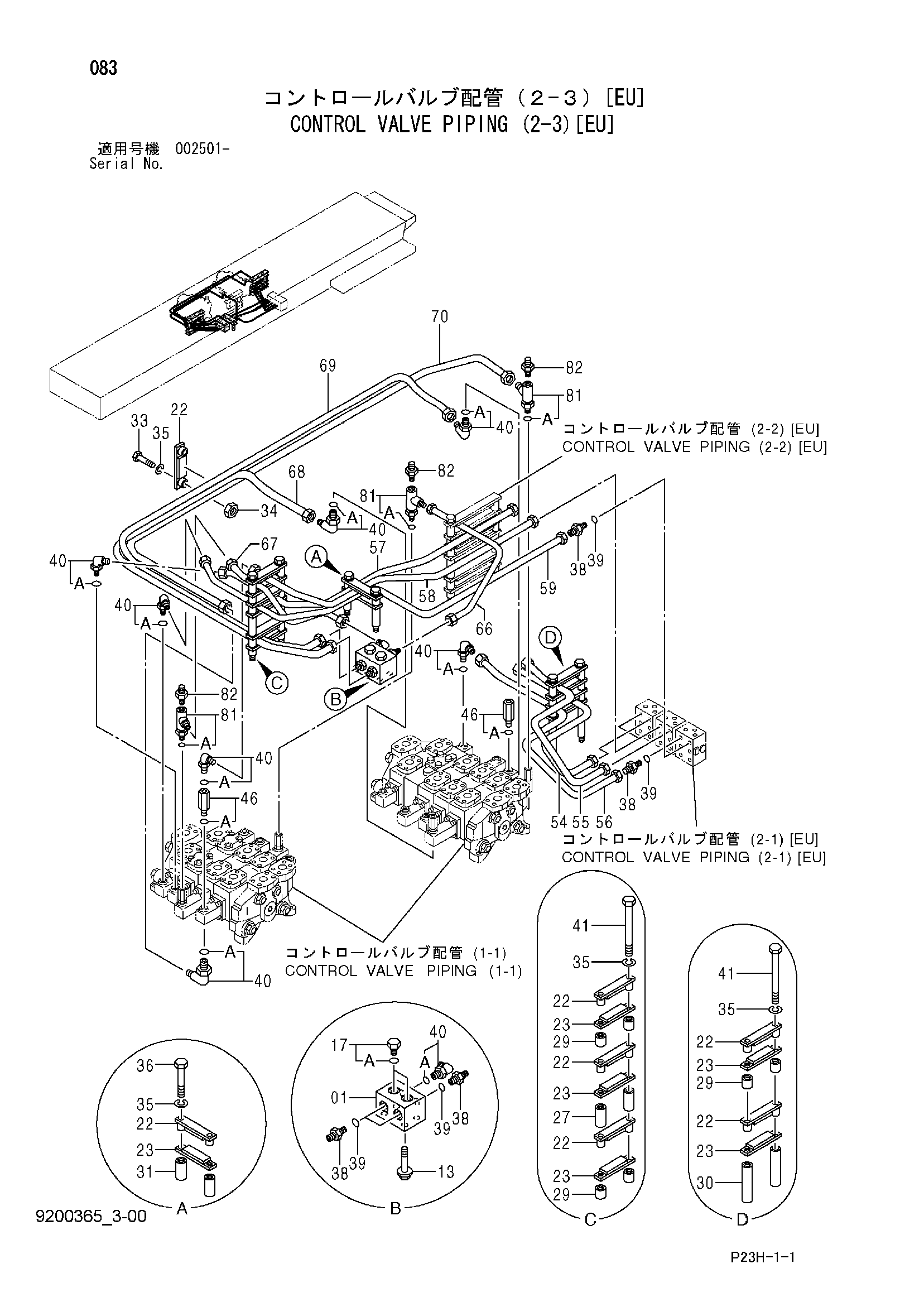

![Схема Гидрораспределитель трубопроводы (2-3)[EU] HITACHI SCX500](/catalog-drawings/09/09aa8c72-5908-4383-b3fb-7df85add169e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3064715 | Коллектор | 1 |
| 13 | J271035 | Болт с шайбой | 4 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9740681 | Хомут | 7 |
| 23 | 9741175 | Хомут | 6 |
| 27 | 4314042 | Проставка | 2 |
| 29 | 4314044 | Проставка | 6 |
| 30 | 4314045 | Проставка | 2 |
| 31 | 4313965 | Проставка | 2 |
| 33 | J901045 | Болт | 2 |
| 34 | J950010 | Гайка | 2 |
| 35 | A590910 | Пружинная шайба | 8 |
| 36 | J901002 | Болт | 2 |
| 38 | 4317623 | Штуцер трубки | 9 |
| 39 | 964255 | Уплотнительное кольцо | 9 |
| 40 | 4317622 | Штуцер трубки | 10 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4379607 | Болт | 4 |
| 46 | 4342964 | Переходник | 2 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 3076202 | Трубка | 1 |
| 55 | 3071036 | Трубка | 1 |
| 56 | 3076203 | Трубка | 1 |
| 57 | 3064723 | Трубка | 1 |
| 58 | 3071037 | Трубка | 1 |
| 59 | 3064725 | Трубка | 1 |
| 66 | 3071039 | Трубка | 1 |
| 67 | 3071040 | Трубка | 1 |
| 68 | 3076187 | Трубка | 1 |
| 69 | 3076188 | Трубка | 1 |
| 70 | 3076190 | Трубка | 1 |
| 81 | 4350029 | Штуцер трубки | 3 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4346128 | Штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
