Электрооборудование (двигатель платформа) — HITACHI SCX500

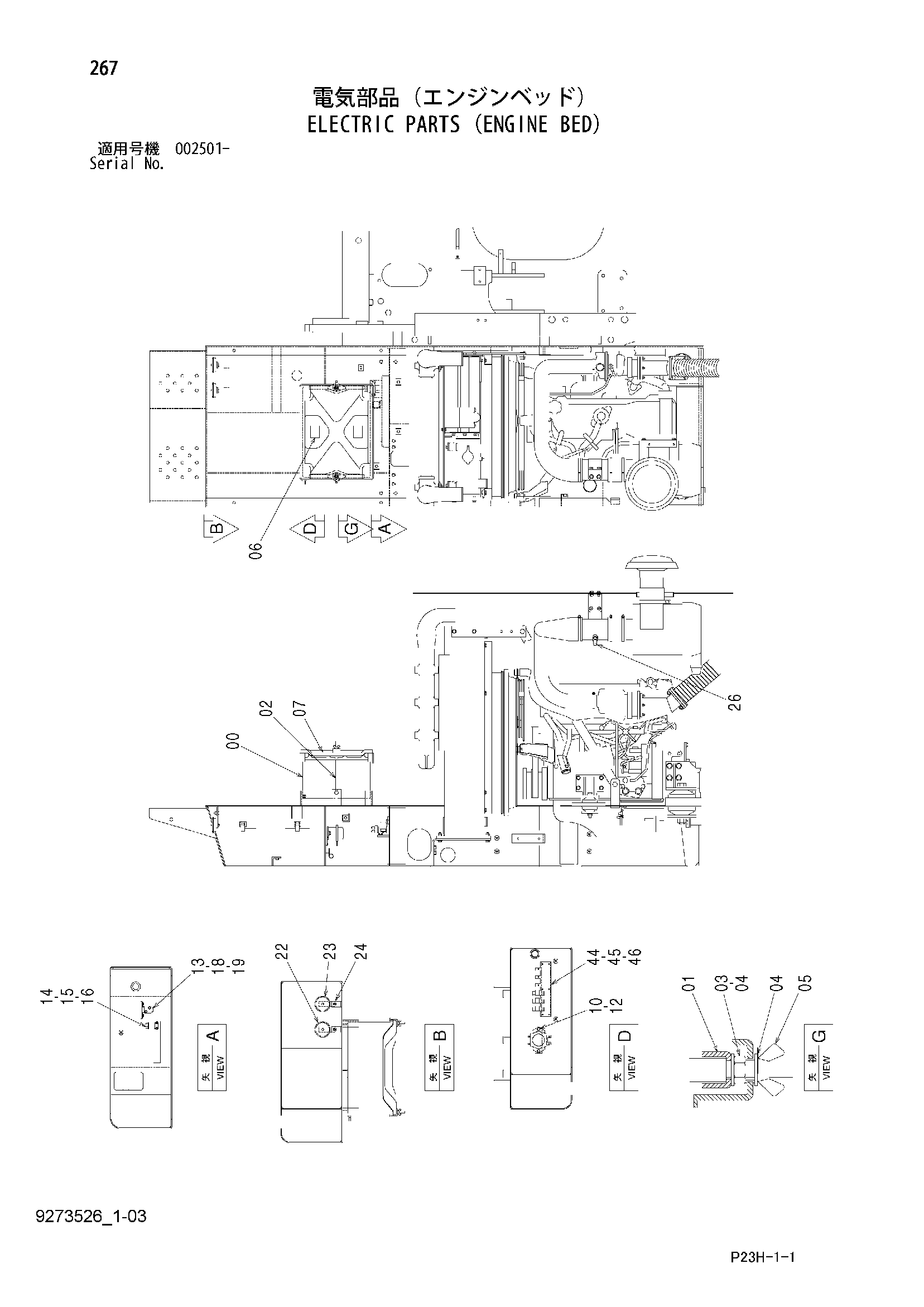

Заводская схема «Электрооборудование (двигатель платформа)» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237921 | Аккумулятор | 2 |
| 01 | 445214 | Держатель | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | M570010 | Гайка винг | 2 |
| 06 | 4359156 | Информационная табличка | 2 |
| 07 | 4351892 | Крышка аккумулятор | 1 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 12 | J260820 | Болт с шайбой | 2 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4279835 | Реле защитный | 1 |
| 14 | 4654039 | Реле | 1 |
| 15 | M430610 | Винт | 2 |
| 16 | A590906 | Пружинная шайба | 2 |
| 18 | J900816 | Болт | 2 |
| 19 | A590908 | Пружинная шайба | 2 |
| 22 | 4439229 | Звуковой сигнал | 1 |
| 23 | 4439228 | Звуковой сигнал | 1 |
| 24 | J260825 | Болт с шайбой | 2 |
| 24A | J900825 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 4651943 | Датчик термостатический | 1 |
| 44 | 3069887 | Кронштейн | 1 |
| 45 | M430410 | Винт | 6 |
| 46 | A590904 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
