Насос трубопроводы — HITACHI SCX500

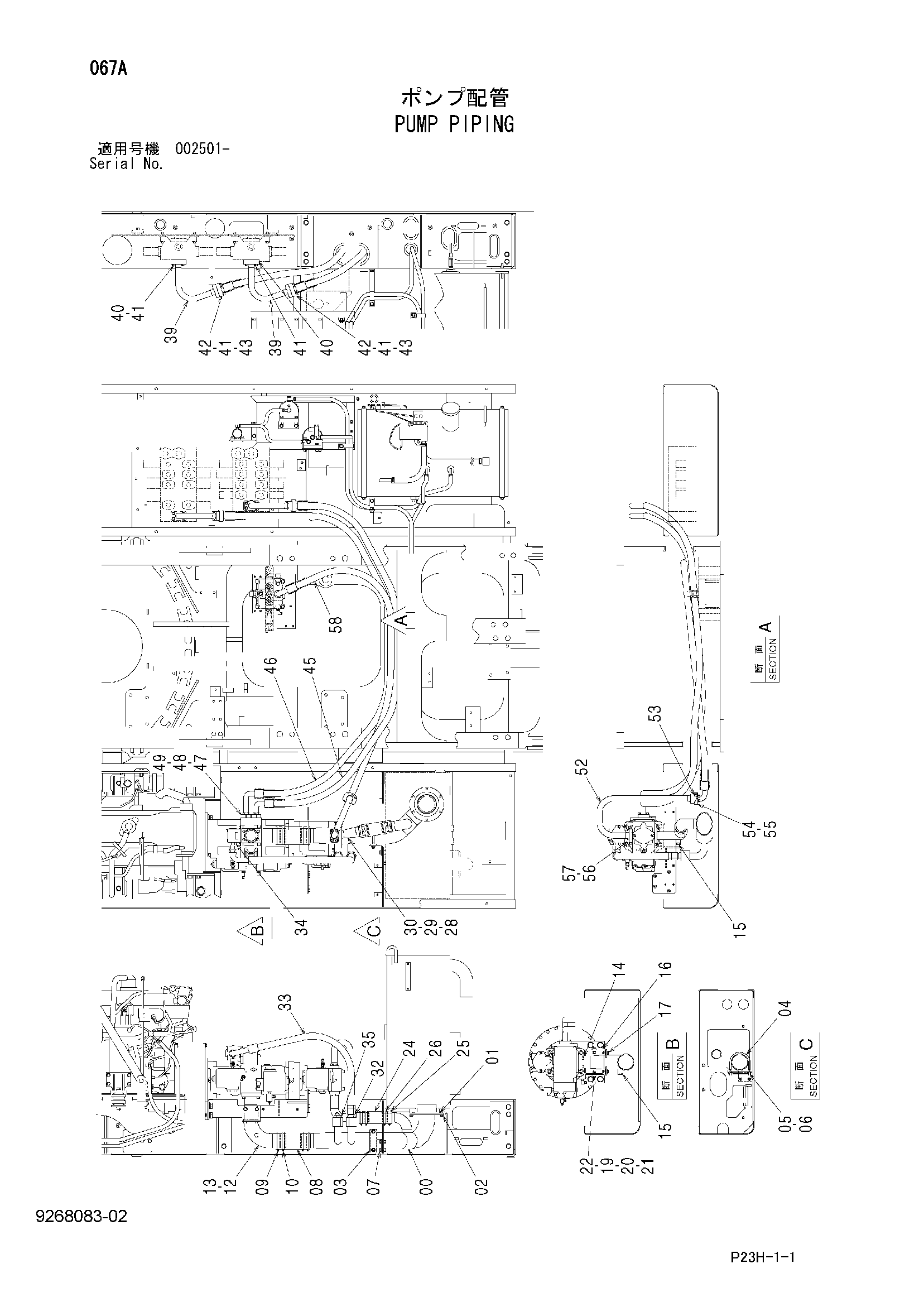

Заводская схема «Насос трубопроводы» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024978 | Всасывающая трубка | 1 |
| 01 | A810165 | Уплотнительное кольцо | 1 |
| 02 | J271025 | Болт с шайбой | 6 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 8106515 | Кронштейн | 1 |
| 04 | 4404553 | U-образный болт | 1 |
| 05 | J222010 | Шайба | 2 |
| 06 | M660010 | U-образная гайка | 2 |
| 07 | J271035 | Болт с шайбой | 2 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4341645 | Резиновый шланг | 1 |
| 09 | 4507397 | Хомут шланга | 2 |
| 10 | 4263766 | Хомут шланга | 2 |
| 12 | 7051407 | Всасывающая трубка | 1 |
| 13 | A811075 | Уплотнительное кольцо | 1 |
| 14 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | A885003 | Пробка | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 8106527 | Кронштейн | 2 |
| 17 | J271030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | J222010 | Шайба | 8 |
| 21 | J950010 | Гайка | 4 |
| 22 | J901035 | Болт | 4 |
| 24 | 4094001 | Резиновый шланг | 1 |
| 25 | 4504491 | Хомут шланга | 2 |
| 26 | 4263764 | Хомут шланга | 2 |
| 28 | 8106497 | Трубопроводы всасывание | 1 |
| 29 | A811050 | Уплотнительное кольцо | 1 |
| 30 | M341230 | Болт с внутренним шестигранником | 4 |
| 32 | 4042034 | Адаптер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4647535 | Шланг | 1 |
| 34 | 4139973 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A885008 | Пробка | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 9747493 | Трубка | 2 |
| 40 | A811040 | Уплотнительное кольцо | 2 |
| 41 | M341240 | Болт с внутренним шестигранником | 16 |
| 42 | 4085560 | Разъёмный фланец | 4 |
| 43 | 966993 | Уплотнительное кольцо | 2 |
| 45 | 4659690 | Шланг | 1 |
| 46 | 4659689 | Шланг | 1 |
| 47 | 4506459 | Разъёмный фланец | 4 |
| 48 | 971489 | Уплотнительное кольцо | 2 |
| 49 | M341030 | Болт с внутренним шестигранником | 8 |
| 52 | 8106531 | Трубка | 1 |
| 53 | 966993 | Уплотнительное кольцо | 1 |
| 54 | 4085560 | Разъёмный фланец | 2 |
| 55 | M341240 | Болт с внутренним шестигранником | 4 |
| 56 | A811035 | Уплотнительное кольцо | 1 |
| 57 | M341236 | Болт с внутренним шестигранником | 4 |
| 58 | 4663383 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
