Воздушный фильтр — HITACHI SCX500

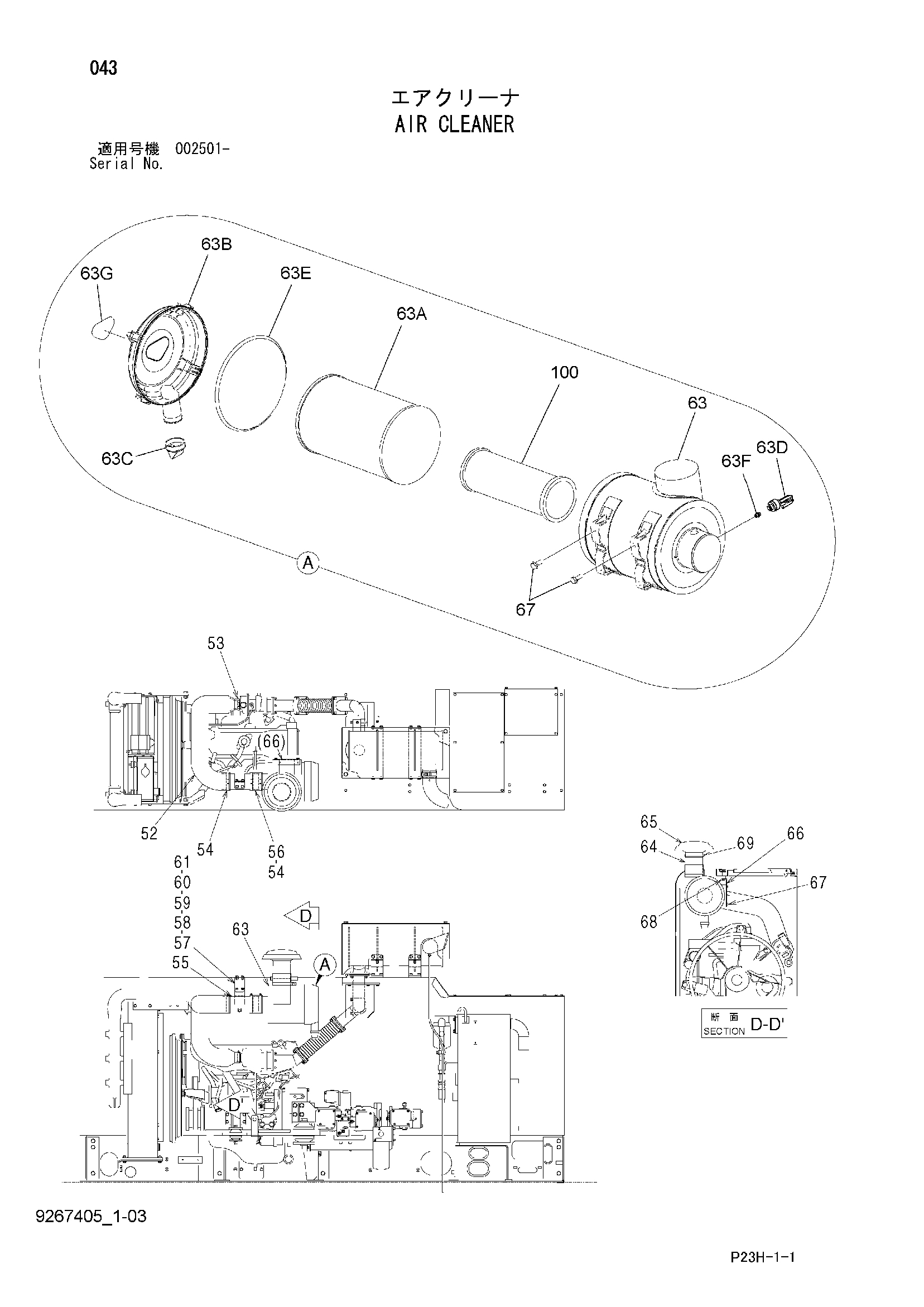

Заводская схема «Воздушный фильтр» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 52 | 3108566 | Воздушный шланг | 1 |
| 53 | 4507512 | Хомут шланга | 1 |
| 54 | 4512716 | Хомут шланга | 3 |
| 55 | 8106176 | Трубка воздушный | 1 |
| 56 | 4658576 | Воздушный шланг | 1 |
| 57 | 4650519 | Кронштейн | 1 |
| 58 | J901020 | Болт | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 60 | J950010 | Гайка | 4 |
| 61 | J222010 | Шайба | 4 |
| 63 | 4626992 | Фильтр воздушный | 1 |
| 63A | 4286128 | Элемент (наружный) | 1 |
| 63B | 4453909 | Крышка | 1 |
| 63C | 4453910 | Клапан | 1 |
| 63D | 4224238 | Индикатор | 1 |
| 63E | 4453911 | Прокладка | 1 |
| 63F | D911521 | Адаптер | 1 |
| 63G | 4453912 | Информационная табличка | 1 |
| 64 | 4315785 | Трубка | 1 |
| 65 | 4188251 | Колпачок | 1 |
| 66 | 4658610 | Кронштейн | 1 |
| 67 | J271030 | Болт с шайбой | 4 |
| 67A | J901030 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | J271020 | Болт с шайбой | 2 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | 4512716 | Хомут шланга | 1 |
| 100 | 4286130 | Элемент (внутренний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
