Пилотные гидролинии (3-1)[STD] — HITACHI SCX500

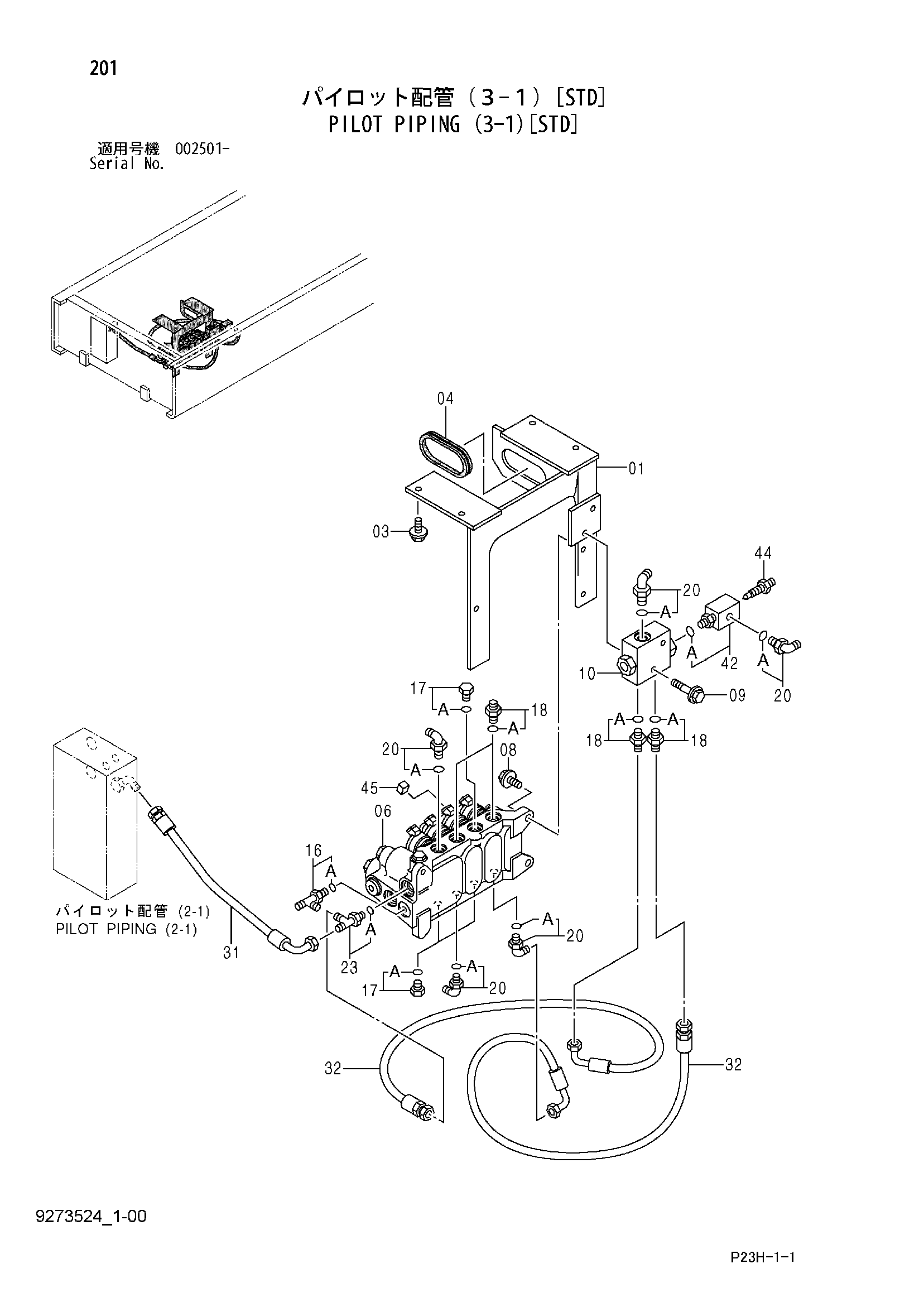

Заводская схема «Пилотные гидролинии (3-1)[STD]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (3-1)[STD] HITACHI SCX500](/catalog-drawings/83/83170b2c-8b18-409f-b023-cfaef684972b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8067235 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4209956 | Резиновая втулка | 1 |
| 06 | 9218248 | Электромагнитный клапан | 1 |
| 08 | J260830 | Болт с шайбой | 3 |
| 08A | J900830 | Болт | 1 |
| 08B | A590108 | Шайба | 1 |
| 09 | J260845 | Болт с шайбой | 2 |
| 09A | J900845 | Болт | 1 |
| 09B | A590108 | Шайба | 1 |
| 10 | 4368190 | Пилотный клапан | 1 |
| 16 | 4222016 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 5 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4207300 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4376274 | Шланг | 1 |
| 32 | 4333396 | Шланг | 2 |
| 42 | 4350512 | Переходник S | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4346128 | Штуцер | 1 |
| 45 | 4394138 | Колпачок | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
