Третий барабан рычаг — HITACHI SCX500

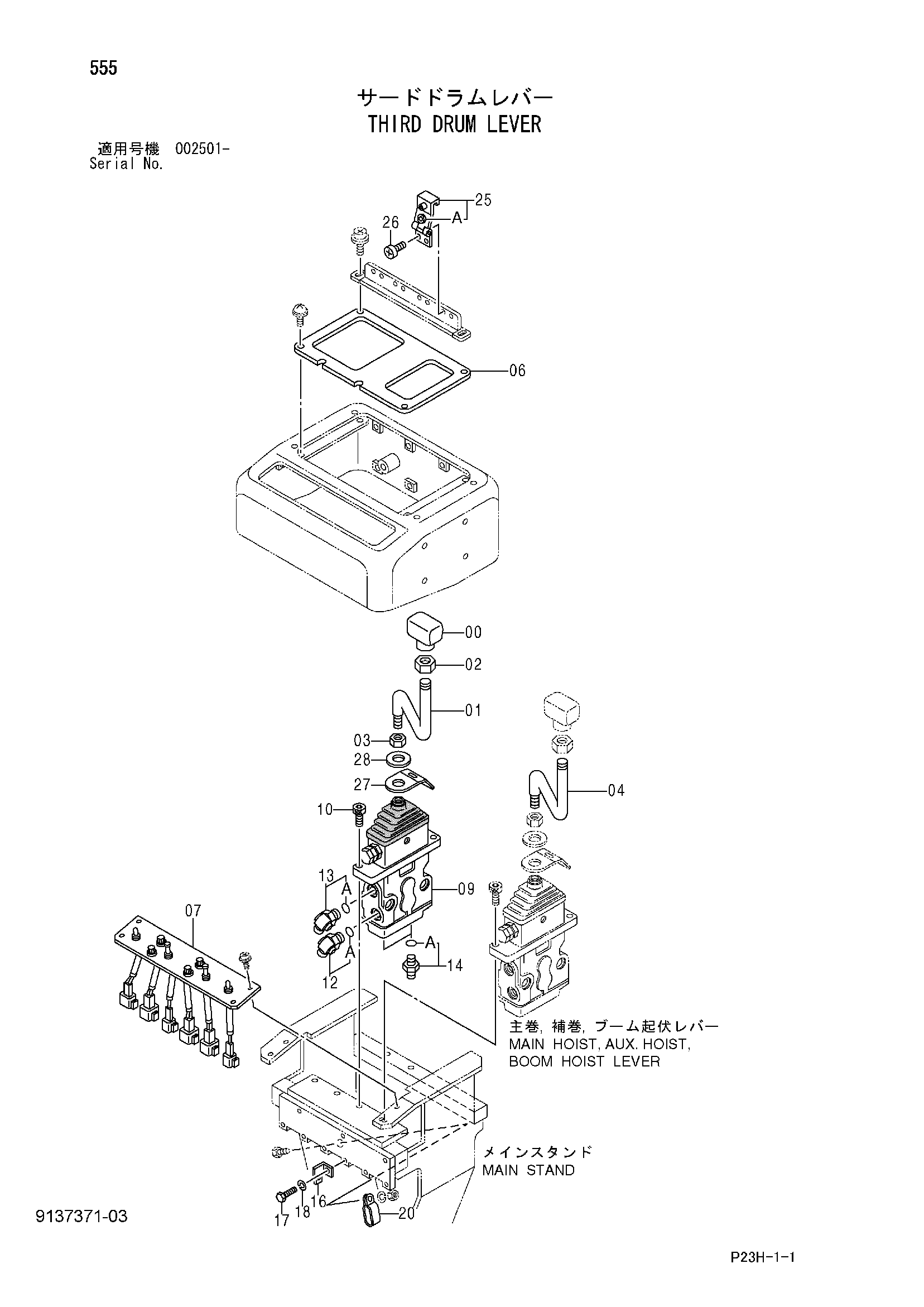

Заводская схема «Третий барабан рычаг» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743736 | Рукоятка | 1 |
| 01 | 4620082 | Рычаг | 1 |
| 02 | 4321193 | Гайка | 1 |
| 03 | J950012 | Гайка | 1 |
| 04 | 4620083 | Рычаг | 1 |
| 06 | 2043829 | Информационная табличка | 1 |
| 07 | 7028476 | Панель управление | 1 |
| 09 | 4310204 | Пилотный клапан | 1 |
| 10 | M341020 | Болт с внутренним шестигранником | 2 |
| 12 | 4322805 | Фильтр | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4252767 | Кронштейн | 1 |
| 17 | J900610 | Болт | 1 |
| 18 | A590906 | Пружинная шайба | 1 |
| 20 | 4259817 | Зажим | 1 |
| 25 | 8078006 | Замок | 1 |
| 25A | 4434973 | Резиновая втулка | 1 |
| 26 | J660408 | Винт | 2 |
| 27 | 4411096 | Кронштейн | 1 |
| 28 | J250012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
