Стрела ограничитель подъёма предотвращение устройство [EU] — HITACHI SCX500

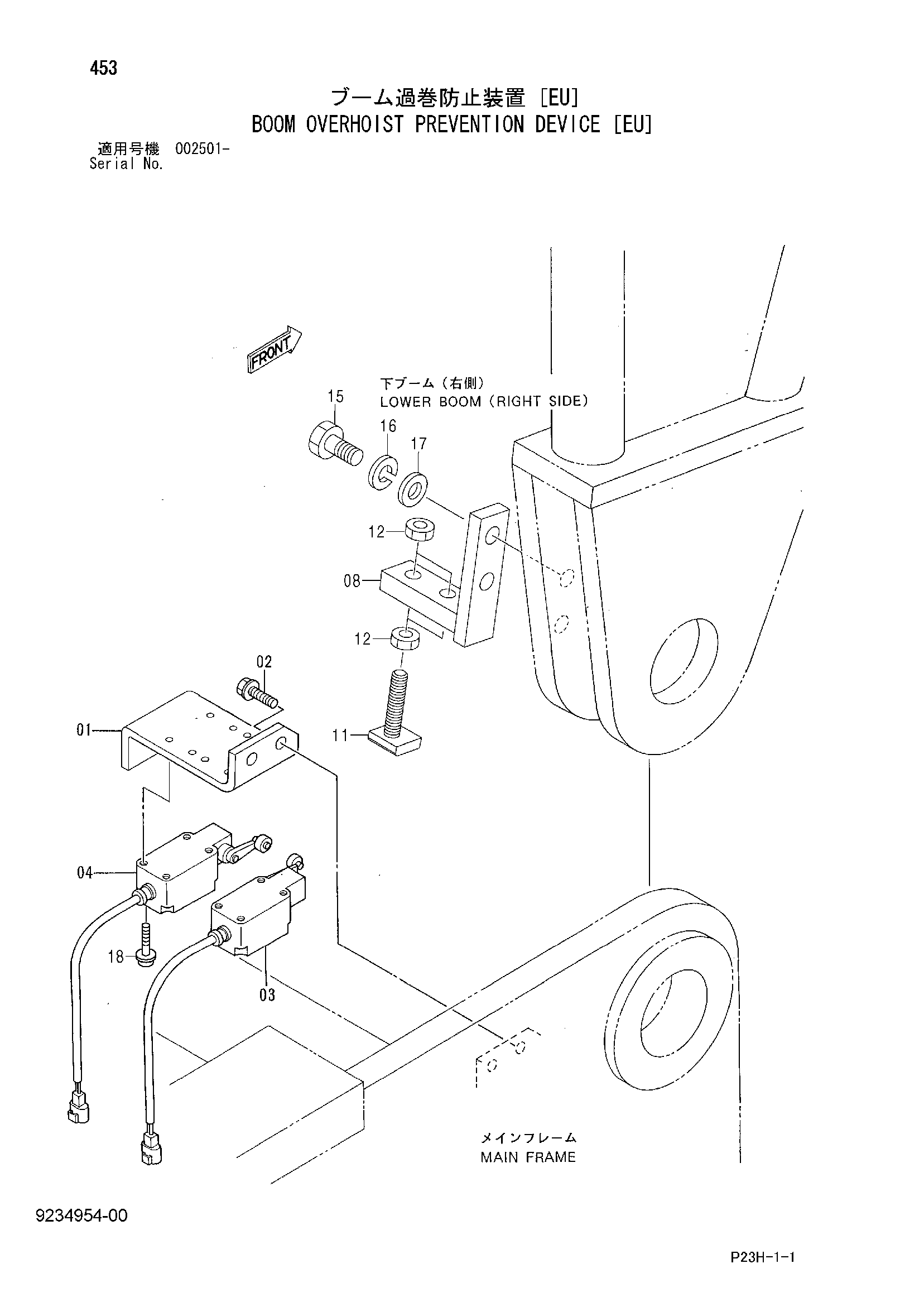

Заводская схема «Стрела ограничитель подъёма предотвращение устройство [EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела ограничитель подъёма предотвращение устройство [EU] HITACHI SCX500](/catalog-drawings/59/594b3222-67fe-4d8f-a608-831392ef8d58.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9234954 | Стрела ограничитель в сборе | 1 | |
| 01 | 3101104 | Кронштейн | 1 |
| 02 | J271220 | Болт с шайбой | 2 |
| 02A | J901220 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 4613925 | Выключатель концевой | 1 |
| 04 | 4413926 | Выключатель концевой | 1 |
| 08 | 9761843 | Кронштейн | 1 |
| 11 | 9757399 | Ответная планка | 2 |
| 12 | J950016 | Гайка | 4 |
| 15 | J932045 | Болт | 2 |
| 16 | A590920 | Пружинная шайба | 2 |
| 17 | A590120 | Плоская шайба | 2 |
| 18 | J450540 | Винт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
