Барабан проставка — HITACHI SCX500

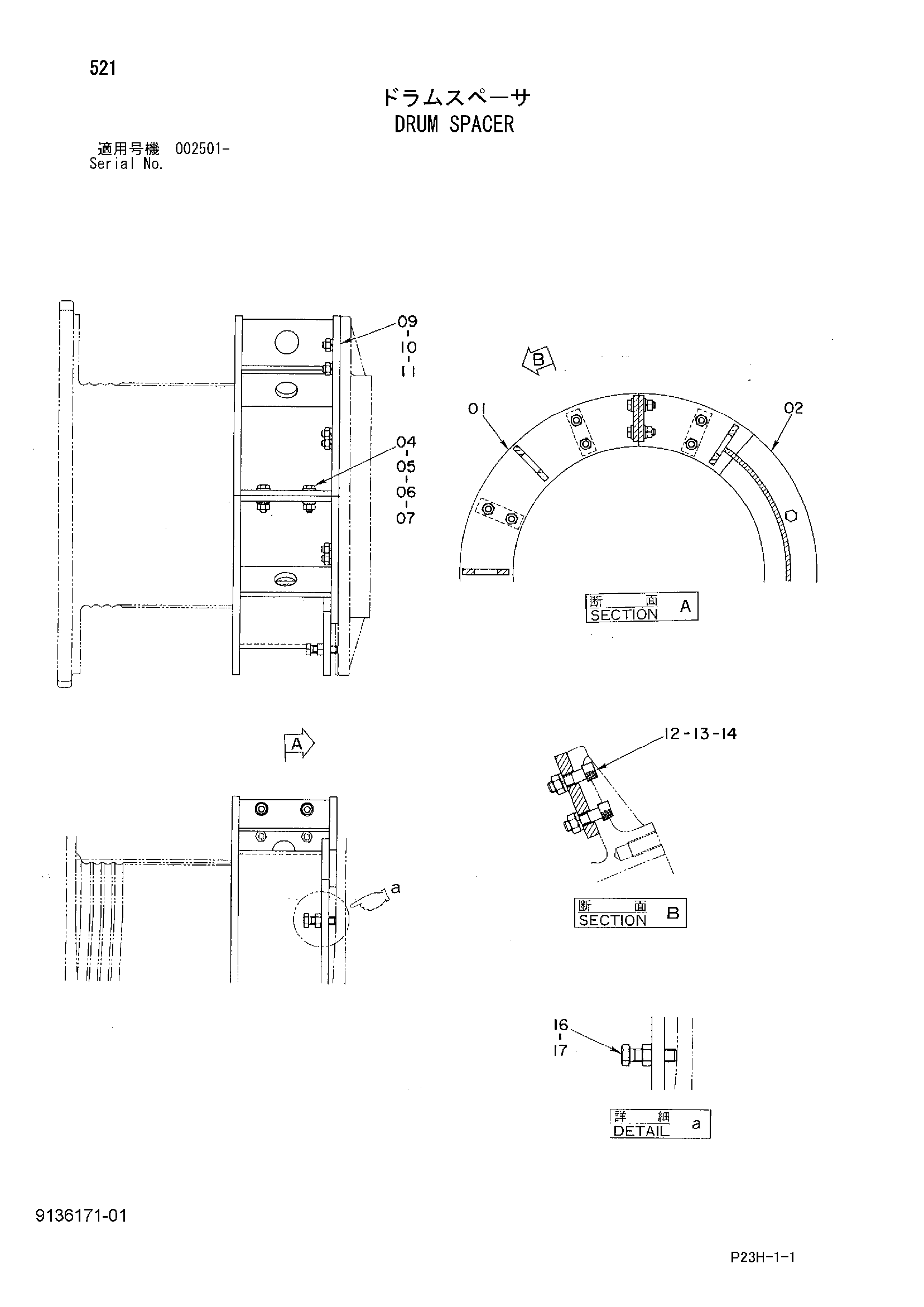

Заводская схема «Барабан проставка» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9136171 | Барабан проставка в сборе | 1 | |
| 01 | 6015201 | Проставка | 1 |
| 02 | 6015197 | Проставка | 1 |
| 04 | J901450 | Болт | 8 |
| 05 | A590114 | Плоская шайба | 16 |
| 06 | A590914 | Пружинная шайба | 8 |
| 07 | J950014 | Гайка | 8 |
| 09 | 4334997 | Регулировочная шайба | 6 |
| 10 | 4334996 | Регулировочная шайба | 6 |
| 11 | 4334995 | Регулировочная шайба | 6 |
| 12 | M341450 | Болт с внутренним шестигранником | 12 |
| 13 | A590914 | Пружинная шайба | 12 |
| 14 | J950014 | Гайка | 12 |
| 16 | M261660 | Болт | 2 |
| 17 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
