Направляющее колесо [EU] — HITACHI SCX500
Заводская схема «Направляющее колесо [EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

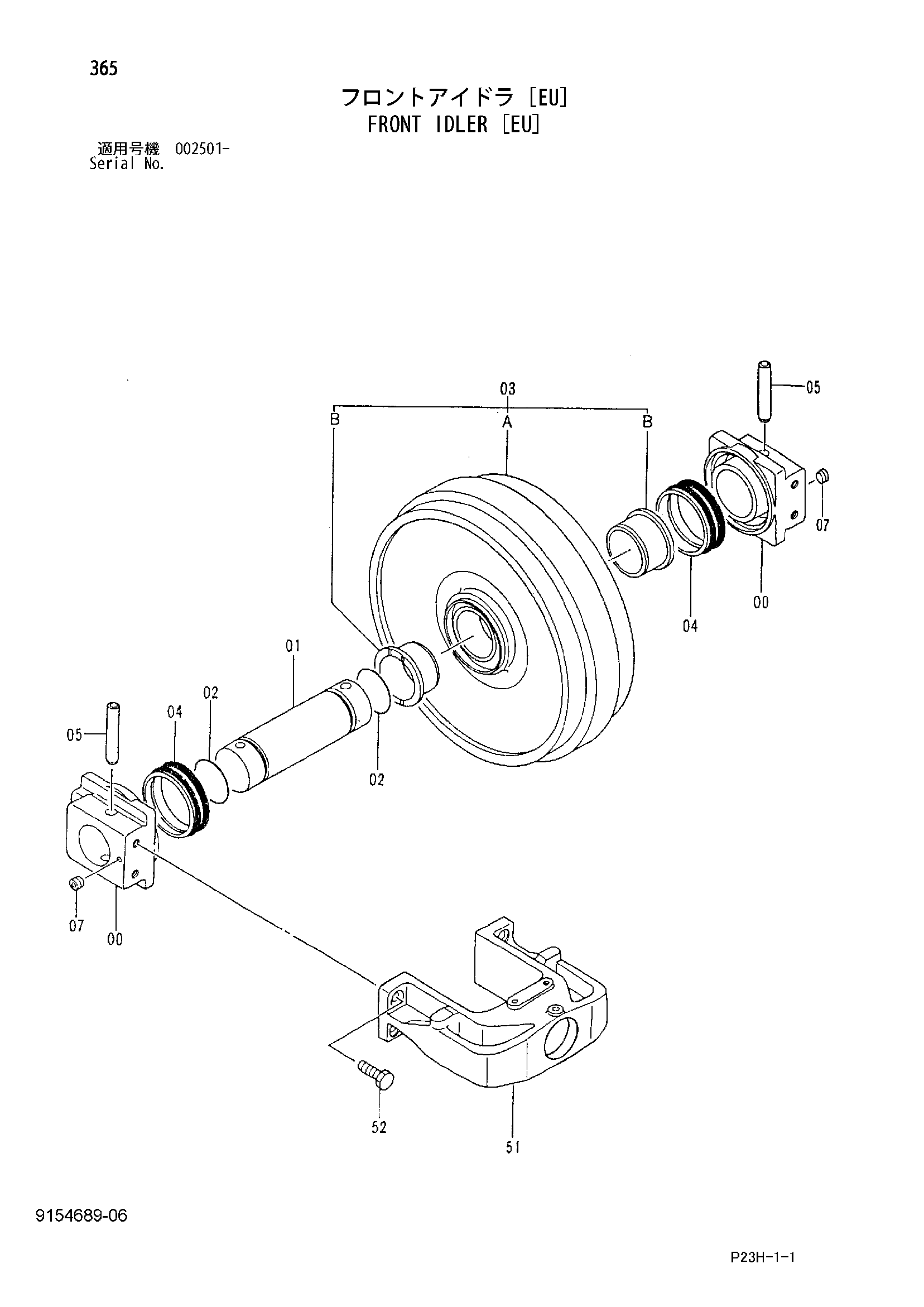

![Схема Направляющее колесо [EU] HITACHI SCX500](/catalog-drawings/ee/ee8aa40d-4b65-49f6-9072-23256f1bf047.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9154689 | Направляющее колесо в сборе | 2 | |
| 00-07 | 9154690 | Направляющее колесо в сборе | 1 |
| 00 | 1023376 | Подшипник | 2 |
| 01 | 3077237 | Мост | 1 |
| 02 | A810080 | Уплотнительное кольцо | 2 |
| 03 | 9154691 | Направляющее колесо | 1 |
| 03A | 6016131 | Направляющее колесо | 1 |
| 03B | 3075766 | Втулка | 2 |
| 04 | 4153732 | Комплект уплотнений | 2 |
| 05 | 4138084 | Палец | 2 |
| 07 | 4315607 | Пробка | 2 |
| 51 | 1023479 | Вилка | 1 |
| 52 | J901640 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
