Крюк ограничитель подъёма предотвращение устройство (1)(кран) — HITACHI SCX500

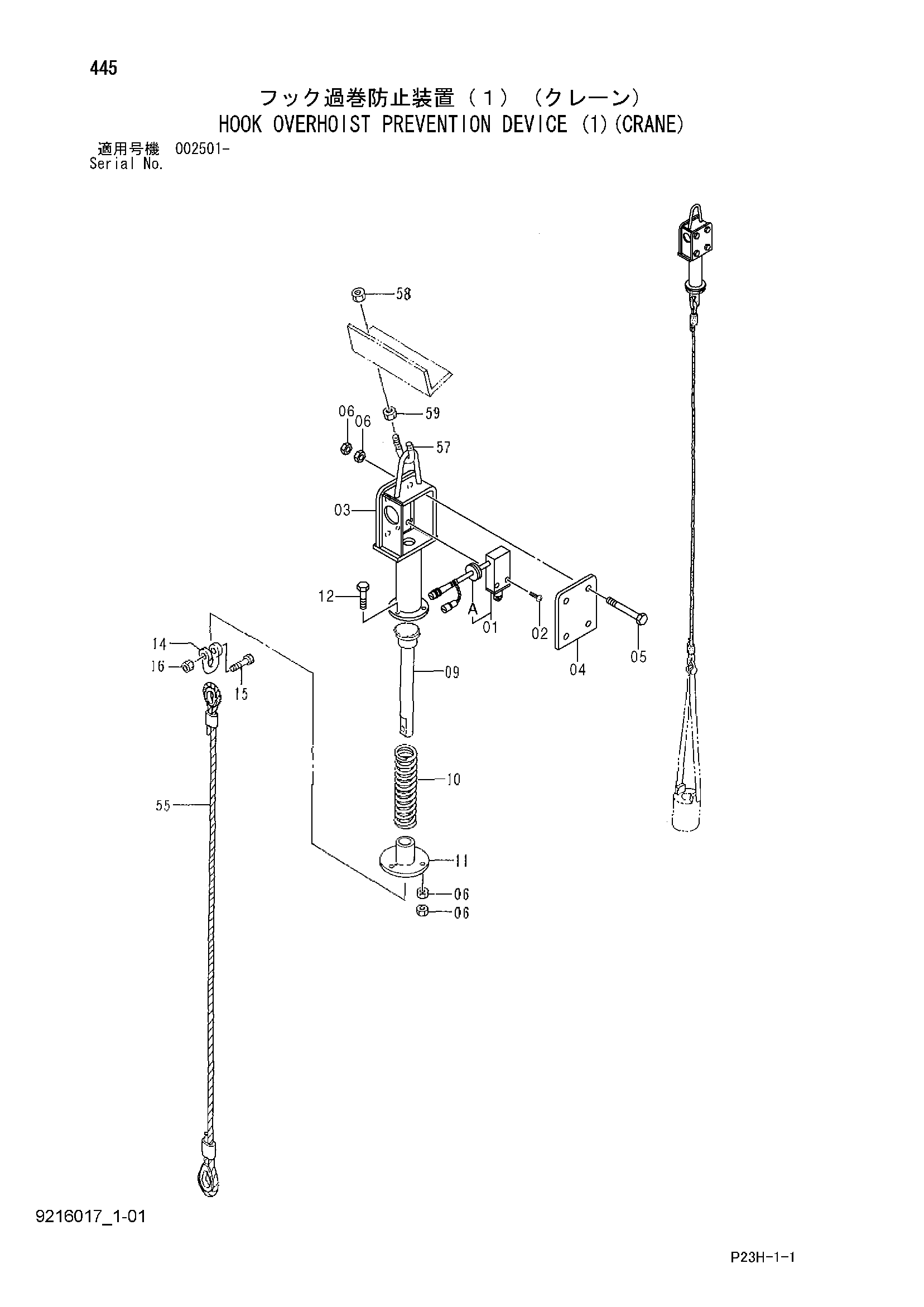

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (1)(кран)» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-16 | 9233995 | Выключатель в сборе | 1 |
| 01 | 4611625 | Выключатель концевой | 1 |
| 01A | 94-2813 | Резиновая втулка | 1 |
| 02 | J450425 | Винт с шайбой | 2 |
| 03 | 8094489 | Короб выключатель | 1 |
| 04 | 4476998 | Крышка | 1 |
| 05 | J900880 | Болт | 4 |
| 06 | M500807 | Гайка | 14 |
| 09 | 4323210 | Ответная планка | 1 |
| 10 | 4477008 | Пружина растяжения | 1 |
| 11 | 9759129 | Крышка | 1 |
| 12 | J900830 | Болт | 3 |
| 14 | 4048478 | Серьга | 1 |
| 15 | J901045 | Болт | 1 |
| 16 | M660010 | U-образная гайка | 1 |
| 55 | 9743245 | Канат подвесной | 1 |
| 57 | 4157548 | U-образный болт | 1 |
| 58 | M660010 | U-образная гайка | 2 |
| 59 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
