Оверловер ограничитель — HITACHI SCX500

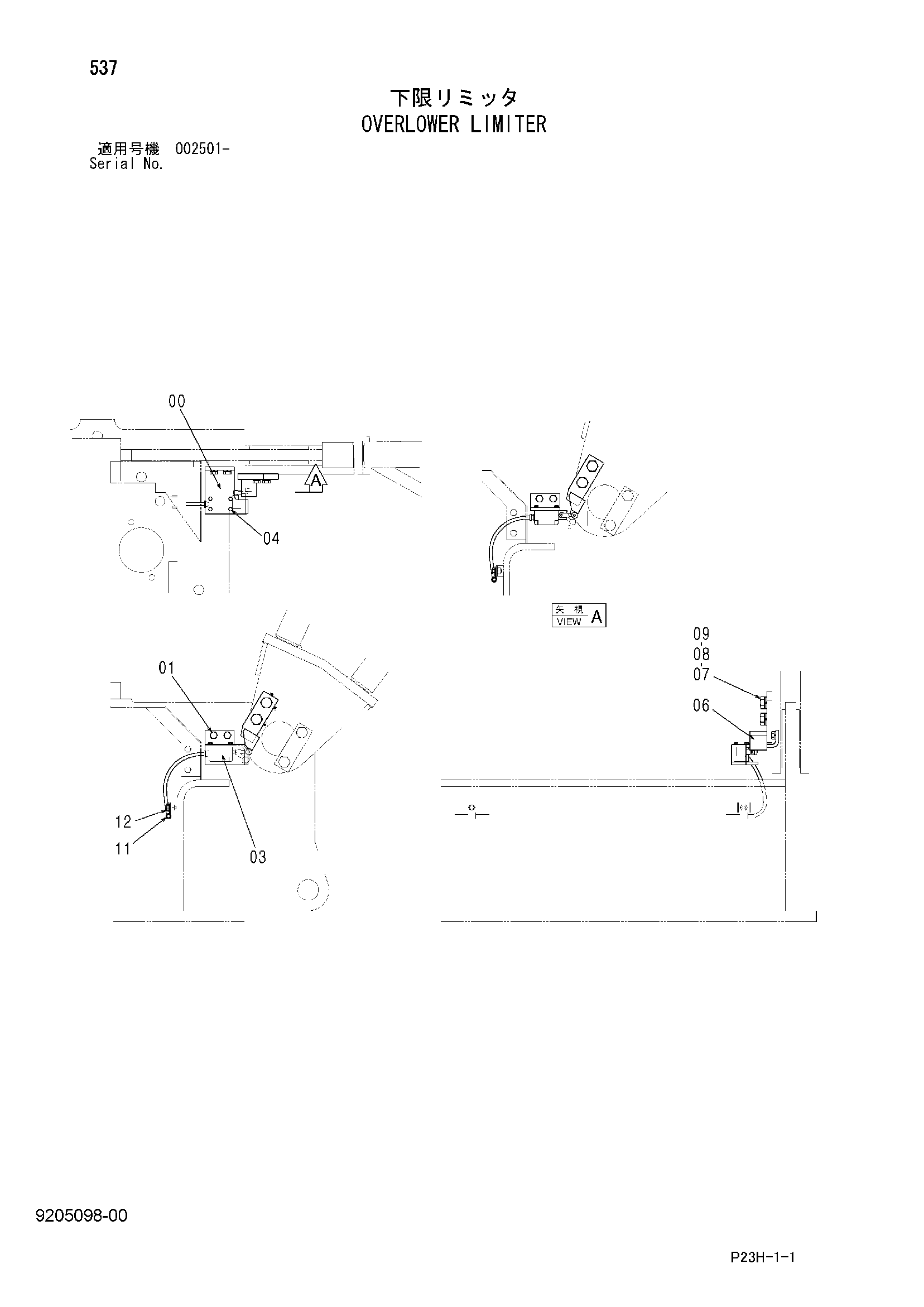

Заводская схема «Оверловер ограничитель» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085540 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 2 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4459947 | Выключатель концевой | 1 |
| 04 | J260616 | Болт с шайбой | 4 |
| 04A | J900616 | Болт | 1 |
| 04B | A590106 | Шайба | 1 |
| 06 | 9756650 | Ответная планка | 1 |
| 07 | J922045 | Болт | 2 |
| 08 | A590920 | Пружинная шайба | 2 |
| 09 | A590120 | Плоская шайба | 2 |
| 11 | 4190261 | Зажим | 2 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
