Механизм натяжения (левый)[STD] — HITACHI SCX500

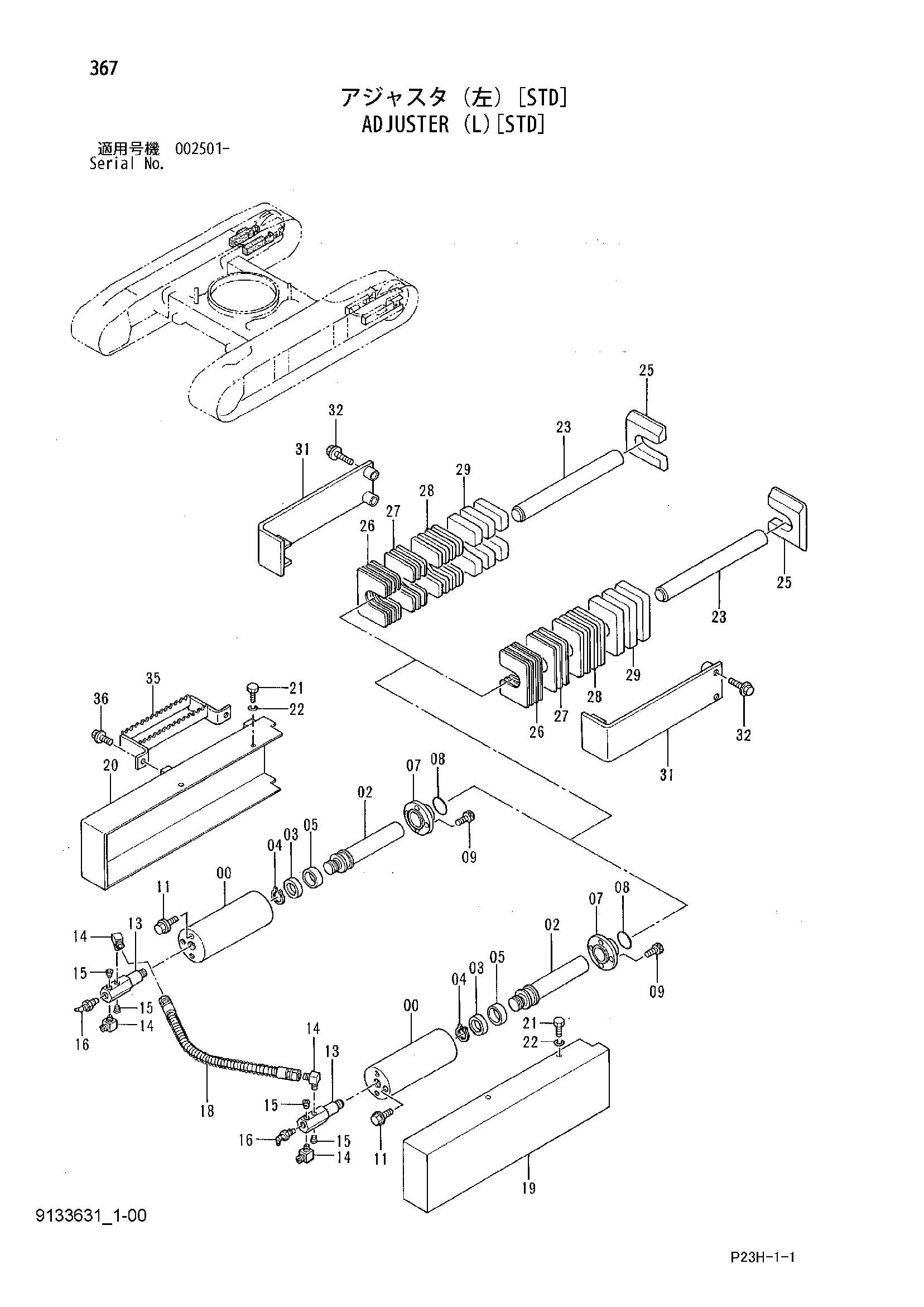

Заводская схема «Механизм натяжения (левый)[STD]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Механизм натяжения (левый)[STD] HITACHI SCX500](/catalog-drawings/fc/fc030079-1f26-4145-be0b-246d9b794cb5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3064890 | Гидроцилиндр | 2 |
| 02 | 3064921 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A810045 | Уплотнительное кольцо | 2 |
| 09 | M340830 | Болт с внутренним шестигранником | 8 |
| 11 | J271245 | Болт с шайбой | 6 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4315008 | Разъём | 2 |
| 14 | 94-1401 | Угловой штуцер | 4 |
| 15 | 94-2011 | Пробка | 4 |
| 16 | 4255055 | Клапан | 2 |
| 18 | 4151787 | Шланг | 1 |
| 19 | 4333039 | Крышка | 1 |
| 20 | 8060328 | Крышка | 1 |
| 21 | J901020 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | 4340597 | Шток | 2 |
| 25 | 4326336 | Регулировочная шайба 25.0 | 2 |
| 26 | 4326337 | Регулировочная шайба 4.5mm | 8 |
| 27 | 4326338 | Регулировочная шайба 6.0mm | 6 |
| 28 | 4326339 | Регулировочная шайба 12.0mm | 8 |
| 29 | 4326340 | Регулировочная шайба 25.0mm | 6 |
| 31 | 9743125 | Опора | 2 |
| 32 | J271055 | Болт с шайбой | 4 |
| 32A | J901055 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 35 | 9743139 | Ступень | 1 |
| 36 | J271230 | Болт с шайбой | 2 |
| 36A | J901230 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
