Барабан канат направляющая (основной подъёмный механизм) — HITACHI SCX500

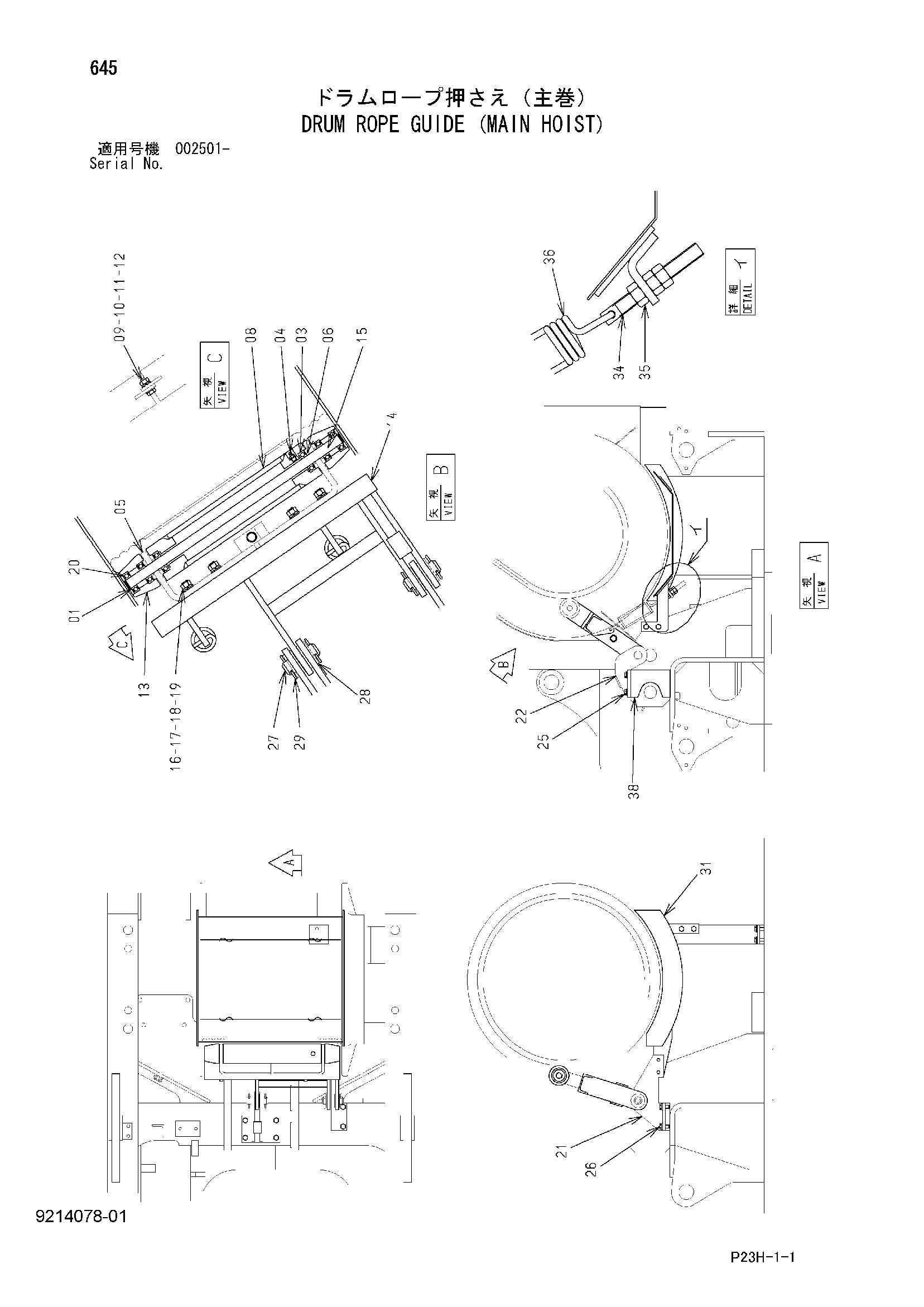

Заводская схема «Барабан канат направляющая (основной подъёмный механизм)» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 959500 | Стопорное кольцо | 2 |
| 03 | 959621 | Шариковый подшипник | 2 |
| 04 | J75481 | Пресс-маслёнка | 1 |
| 05 | 8088759 | Кронштейн | 2 |
| 06 | 4436461 | Проставка | 4 |
| 08 | 8088740 | Ролик | 1 |
| 09 | J901030 | Болт | 1 |
| 10 | A590910 | Пружинная шайба | 1 |
| 11 | A590110 | Плоская шайба | 2 |
| 12 | J950010 | Гайка | 1 |
| 13 | 4476718 | Ролик | 2 |
| 14 | 8080069 | Рычаг | 1 |
| 15 | 4476719 | Мост | 1 |
| 16 | J901235 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | J950012 | Гайка | 4 |
| 20 | 4117231 | Шариковый подшипник | 4 |
| 21 | 3089233 | Кронштейн | 1 |
| 22 | 9754787 | Кронштейн | 1 |
| 25 | J271235 | Болт с шайбой | 4 |
| 26 | J271230 | Болт с шайбой | 2 |
| 27 | 4436487 | Палец | 2 |
| 28 | A590130 | Плоская шайба | 8 |
| 29 | A768063 | Шплинт | 4 |
| 31 | 7038408 | Направляющая каната | 1 |
| 34 | 4436558 | Шток | 2 |
| 35 | J950016 | Гайка | 6 |
| 36 | 4436492 | Пружина растяжения | 2 |
| 38 | 4436444 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
