Пилотные гидролинии (7)[EU] — HITACHI SCX500
Заводская схема «Пилотные гидролинии (7)[EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

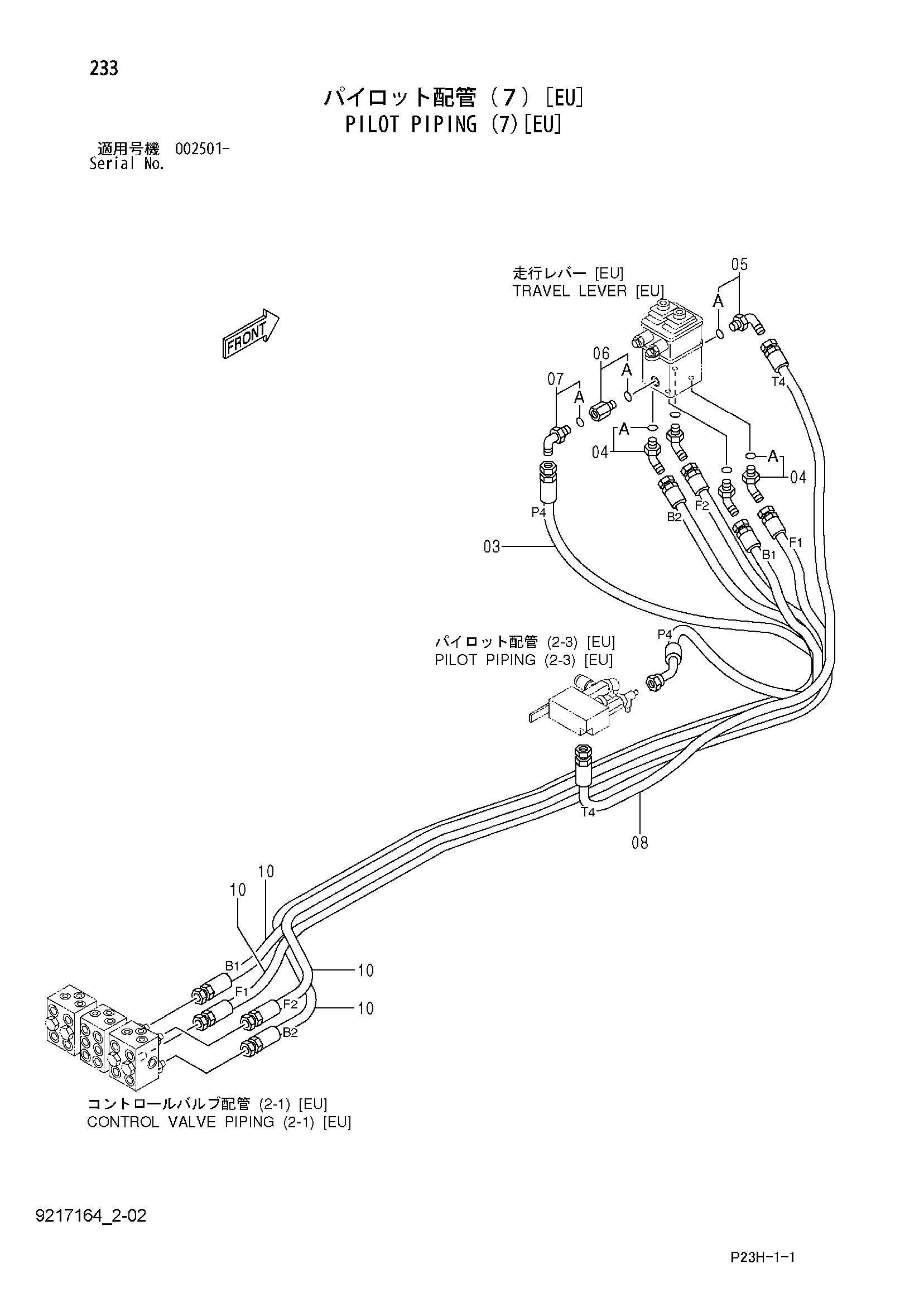

![Схема Пилотные гидролинии (7)[EU] HITACHI SCX500](/catalog-drawings/53/53ec9cd5-c814-4541-9f89-d22fa839f36e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4357984 | Шланг (P4) | 1 |
| 04 | 4190244 | Угловой штуцер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4263446 | Переходник S | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4322805 | Фильтр | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4357985 | Шланг (T4) | 1 |
| 10 | 4357990 | Шланг (F1, B1, F2, B2) | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
