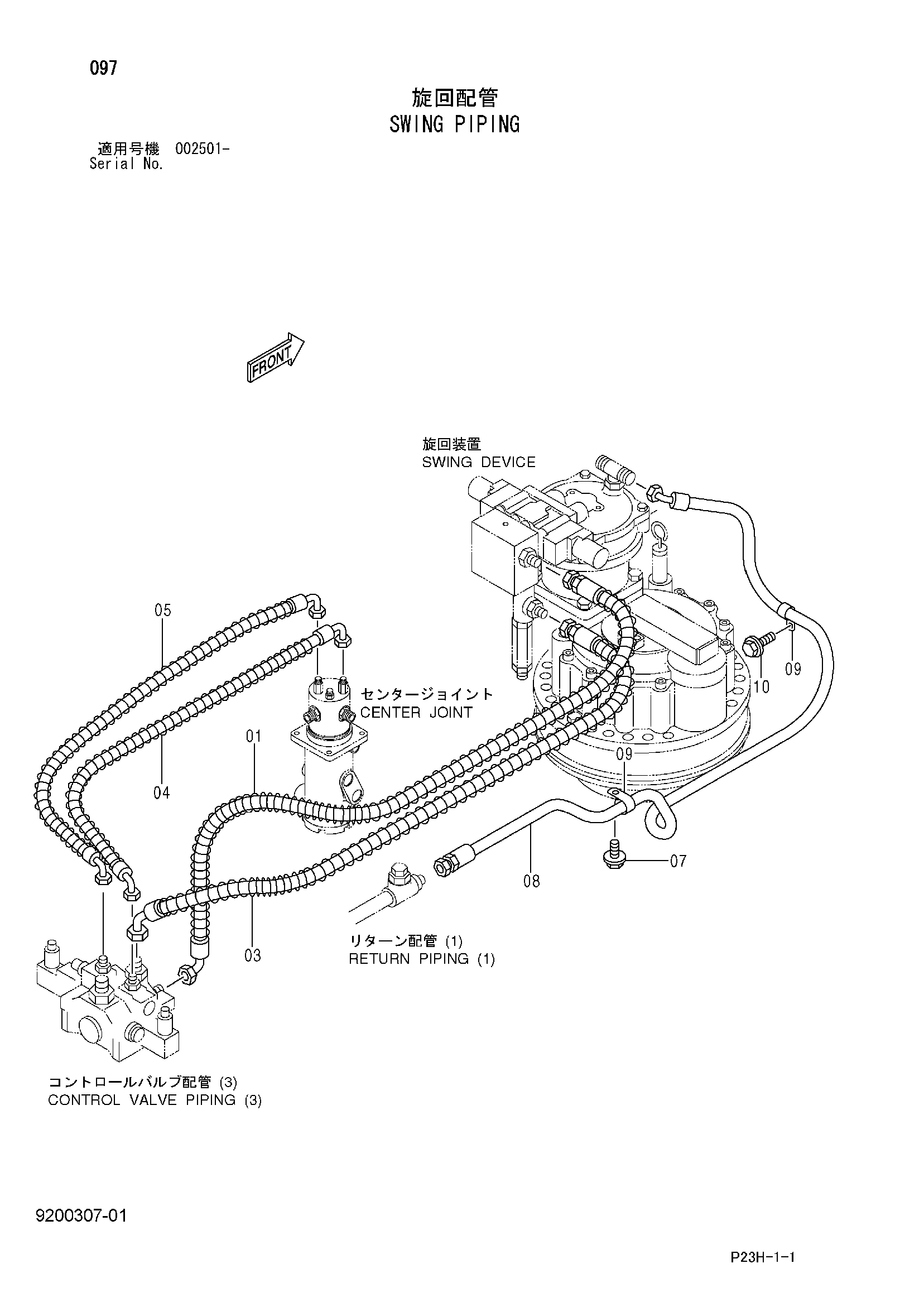

Поворот трубопроводы — HITACHI SCX500

Заводская схема «Поворот трубопроводы» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4453041	Шланг	1
03	4381328	Шланг	1
04	4412938	Шланг	1
05	4412937	Шланг	1
07	J271025	Болт с шайбой	1
07A	J901025	Болт	1
07B	J222010	Шайба	1
08	4371233	Шланг	1
09	4190274	Зажим	2
10	J271025	Болт с шайбой	1
10A	J901025	Болт	1
10B	J222010	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
