Электрооборудование (1) — HITACHI SCX500

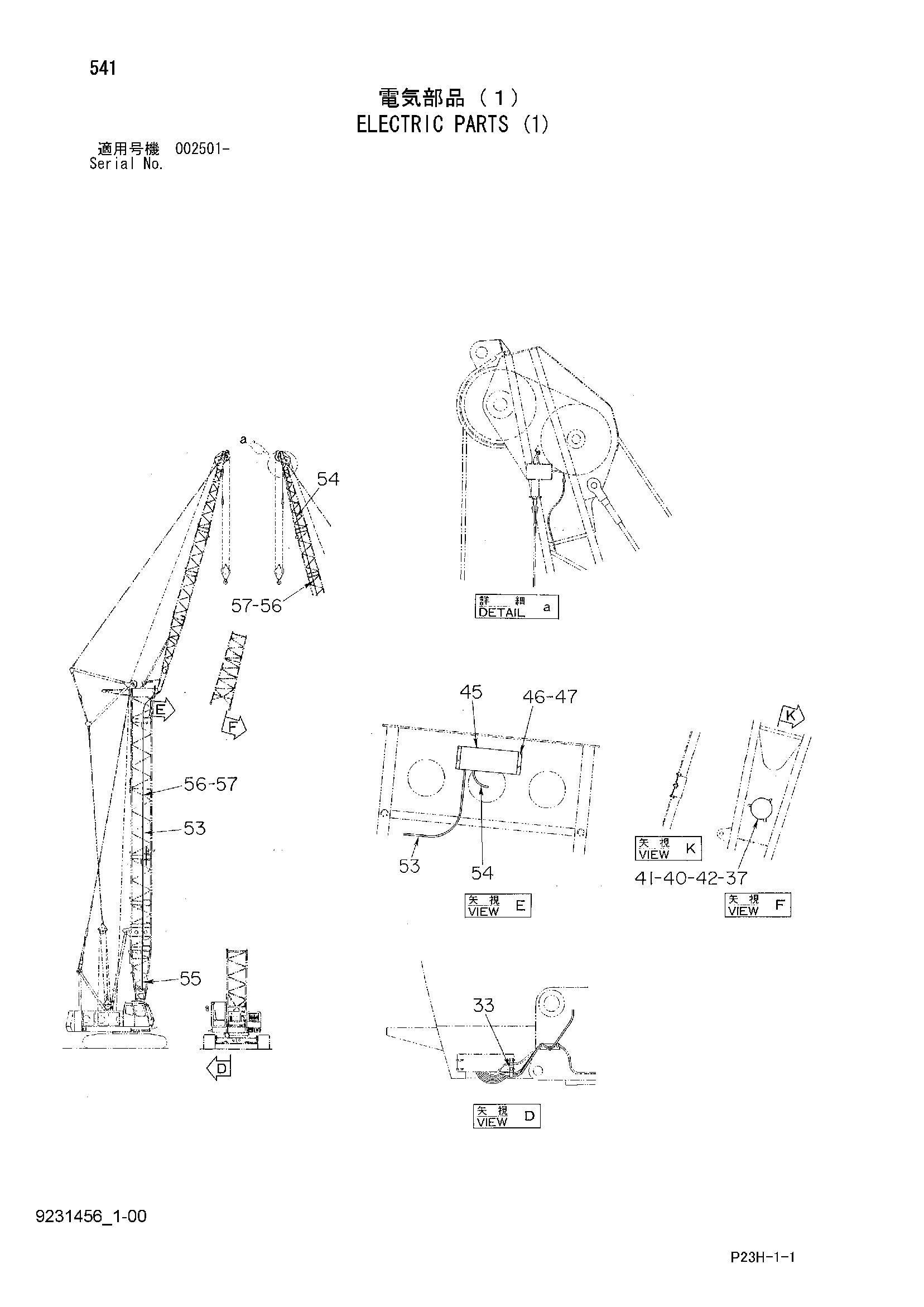

Заводская схема «Электрооборудование (1)» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 33 | 4252877 | Зажим | 1 |
| 37 | 4464447 | Указатель угол | 1 |
| 40 | A590108 | Плоская шайба | 3 |
| 41 | 4030364 | U-образная гайка | 3 |
| 42 | J900830 | Болт | 3 |
| 45 | 4602494 | Короб клемма | 1 |
| 46 | J900812 | Болт | 4 |
| 47 | A590908 | Пружинная шайба | 4 |
| 53 | 4602358 | Жгут проводов | 1 |
| 54 | 4602406 | Жгут проводов | 1 |
| 55 | 4602359 | Жгут проводов | 1 |
| 56 | 4055312 | Ленточный зажим | 40 |
| 57 | 4055311 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
