Верхний гусёк стрелы — HITACHI SCX500

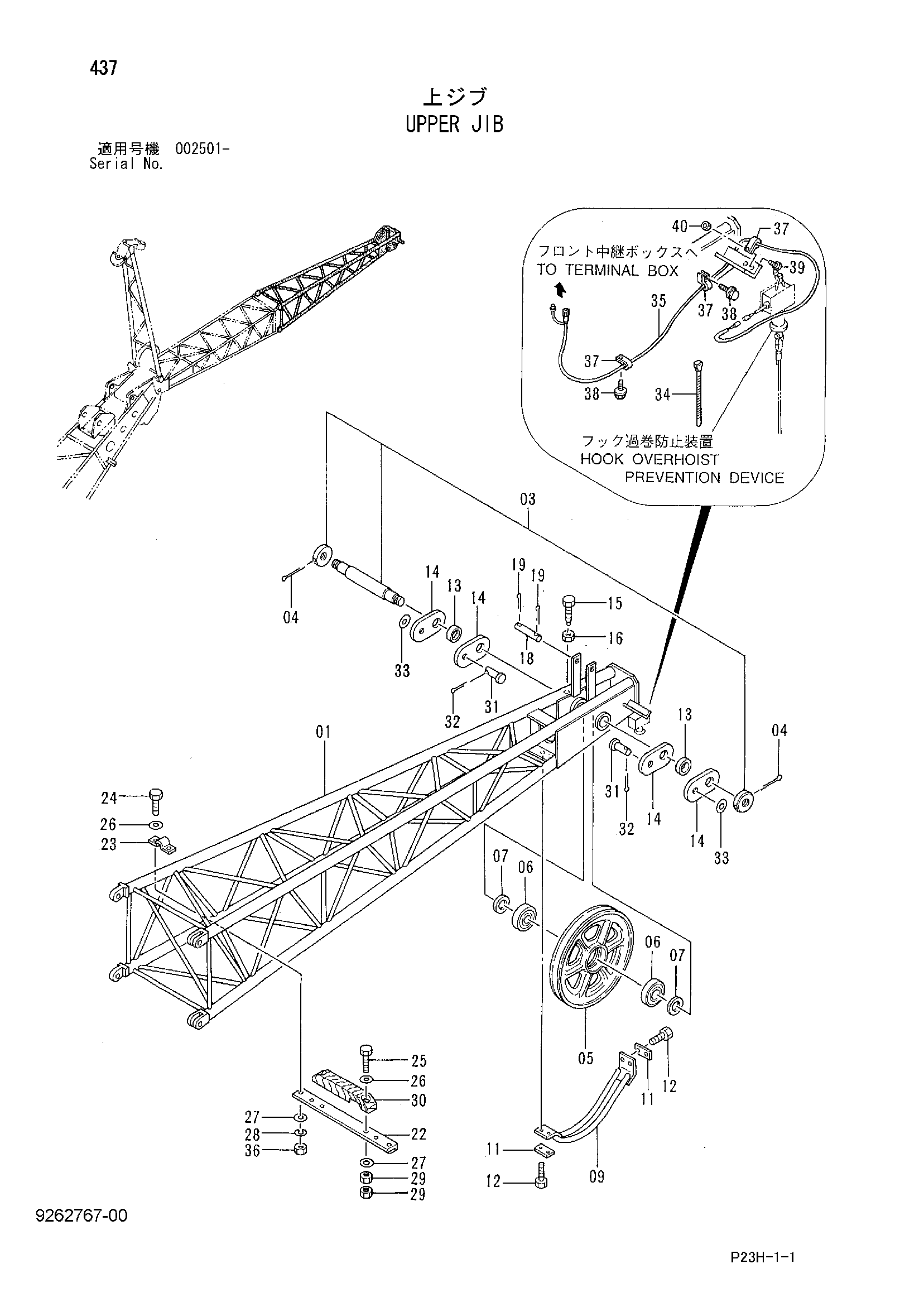

Заводская схема «Верхний гусёк стрелы» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6014215 | Гусёк стрелы верхний | 1 |
| 03 | 9742599 | Мост | 1 |
| 04 | A761002 | Шплинт | 2 |
| 05 | 3069313 | Канатный блок | 1 |
| 06 | 4163028 | Шариковый подшипник | 2 |
| 07 | 4015297 | Проставка | 2 |
| 09 | 8059088 | Направляющая каната | 1 |
| 11 | X4853 | Стопорная шайба | 2 |
| 12 | J901625 | Болт | 4 |
| 13 | 4082280 | Проставка | 2 |
| 14 | 4025671 | Тяга | 4 |
| 15 | 497855 | Болт сеттинг | 1 |
| 16 | M501008 | Гайка | 1 |
| 18 | 4315108 | Палец | 1 |
| 19 | A768045 | Шплинт | 2 |
| 22 | 4195896 | Опора | 1 |
| 23 | 4096719 | Хомут трубки | 2 |
| 24 | J901235 | Болт | 4 |
| 25 | J901270 | Болт | 2 |
| 26 | 449490 | Шайба | 6 |
| 27 | A590112 | Плоская шайба | 6 |
| 29 | J950012 | Гайка | 4 |
| 30 | 3070270 | Буффер | 1 |
| 31 | 447955 | Палец | 2 |
| 32 | A768063 | Шплинт | 2 |
| 33 | A590136 | Плоская шайба | 2 |
| 34 | 4055311 | Ленточный зажим | 20 |
| 35 | 4602402 | Хернесс провод | 1 |
| 36 | M660012 | U-образная гайка | 4 |
| 37 | 4190276 | Зажим | 3 |
| 38 | J271020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J901020 | Болт | 1 |
| 40 | M660010 | U-образная гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
