Облицовка (4) — HITACHI SCX500

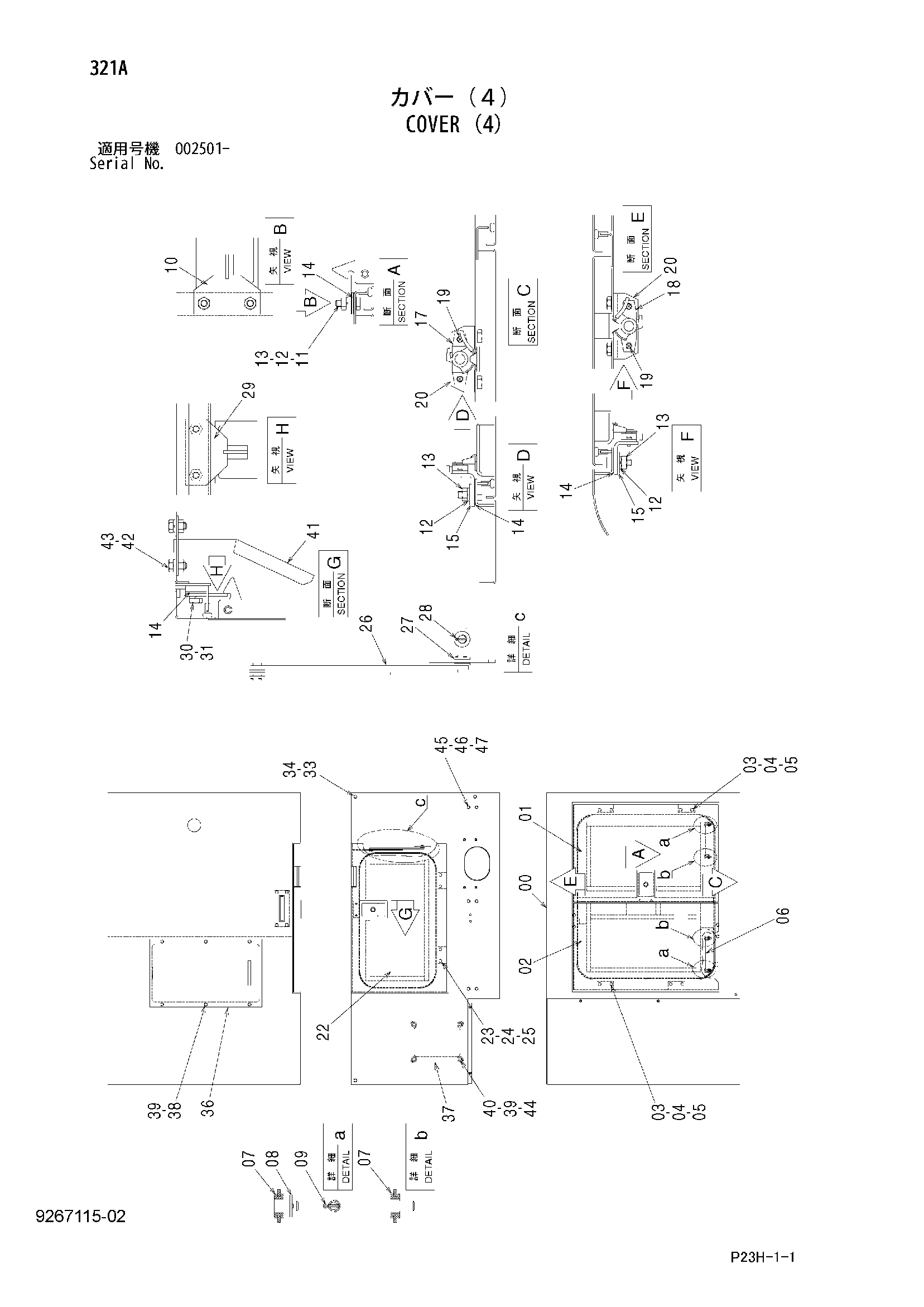

Заводская схема «Облицовка (4)» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010921 | Крышка | 1 |
| 01 | 7051263 | Дверь | 1 |
| 02 | 7051264 | Дверь | 1 |
| 03 | A590110 | Плоская шайба | 8 |
| 04 | A590910 | Пружинная шайба | 8 |
| 05 | J950010 | Гайка | 8 |
| 06 | 9742292 | Стойка | 2 |
| 07 | 4330808 | Резиновая втулка | 4 |
| 08 | A590108 | Плоская шайба | 2 |
| 09 | A762013 | Шплинт | 2 |
| 10 | 4330979 | Замок | 1 |
| 11 | J901030 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 6 |
| 13 | J950010 | Гайка | 6 |
| 14 | 4330984 | Регулировочная шайба 1.0mm | 10 |
| 15 | J217083 | Шайба | 4 |
| 17 | 4346579 | Замок | 1 |
| 18 | 4346580 | Замок | 1 |
| 19 | J680412 | Винт с шайбой | 4 |
| 20 | 4346147 | Кронштейн | 2 |
| 22 | 7051262 | Рооф | 1 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | A590910 | Пружинная шайба | 4 |
| 25 | J950010 | Гайка | 4 |
| 26 | 9742291 | Стойка | 1 |
| 27 | A590112 | Плоская шайба | 4 |
| 28 | A762018 | Шплинт | 2 |
| 29 | 4330980 | Замок | 1 |
| 30 | J901016 | Болт | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 33 | J901020 | Болт | 3 |
| 34 | A590910 | Пружинная шайба | 3 |
| 36 | 9759150 | Крышка | 1 |
| 37 | 4650054 | Крышка | 1 |
| 38 | J901020 | Болт | 6 |
| 39 | A590910 | Пружинная шайба | 10 |
| 40 | J901025 | Болт | 4 |
| 41 | 8073495 | Направляющая | 1 |
| 42 | J901020 | Болт | 4 |
| 43 | A590910 | Пружинная шайба | 4 |
| 44 | J217083 | Шайба | 4 |
| 45 | J901020 | Болт | 6 |
| 46 | A590910 | Пружинная шайба | 6 |
| 47 | J950010 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
