Подъёмный механизм устройство — HITACHI SCX500

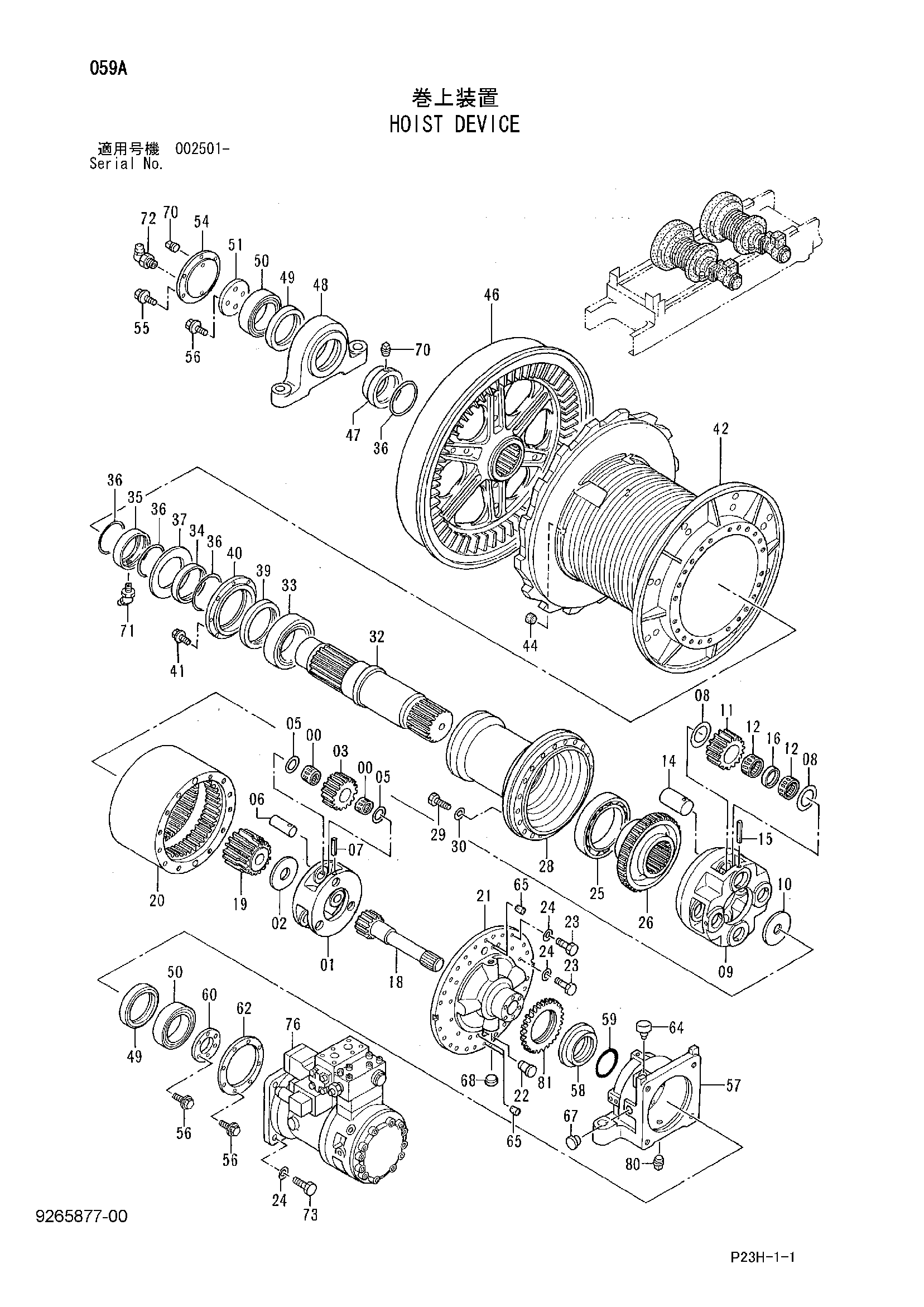

Заводская схема «Подъёмный механизм устройство» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4443139 | Игольчатый подшипник | 6 |
| 01 | 2034670 | Водило | 1 |
| 02 | 4181100 | Проставка | 1 |
| 03 | 3058131 | Планетарная шестерня | 3 |
| 05 | 4135227 | Упорная пластина | 6 |
| 06 | 4284563 | Палец | 3 |
| 07 | 4513294 | Пружинный штифт | 3 |
| 08 | 4219595 | Упорная пластина | 8 |
| 09 | 1018689 | Водило | 1 |
| 10 | 4181102 | Проставка | 1 |
| 11 | 3058129 | Планетарная шестерня | 4 |
| 12 | 4192976 | Игольчатый подшипник | 8 |
| 14 | 4308938 | Палец | 4 |
| 15 | 4192021 | Пружинный штифт | 4 |
| 16 | 4201466 | Проставка | 4 |
| 18 | 2036888 | Вал проп. | 1 |
| 19 | 3063640 | Солнечная шестерня | 1 |
| 20 | 2036885 | Коронная шестерня | 1 |
| 21 | 2034665 | Крышка барабан | 1 |
| 22 | 4308939 | Установочный штифт | 2 |
| 23 | J932055 | Болт | 36 |
| 24 | 4018545 | Шайба | 40 |
| 25 | 4314093 | Шариковый подшипник | 1 |
| 26 | 2034664 | Муфта шестерня | 1 |
| 28 | 2034662 | Барабан | 1 |
| 29 | J921475 | Болт | 20 |
| 30 | 4339510 | Шайба | 20 |
| 32 | 2034663 | Вал | 1 |
| 33 | 4513797 | Подшипник. спх.рол. | 1 |
| 34 | 4308941 | Втулка | 1 |
| 35 | 4313572 | Втулка | 1 |
| 36 | A810140 | Уплотнительное кольцо | 4 |
| 37 | 4308942 | Пластина | 1 |
| 39 | 4052860 | Масляное уплотнение | 1 |
| 40 | 3063639 | Фиксатор | 1 |
| 41 | J271230 | Болт с шайбой | 8 |
| 41A | J901230 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 0001732 | Барабан | 1 |
| 44 | 456336 | Пробка | 2 |
| 46 | 1018687 | Барабан тормоз | 1 |
| 47 | 4308940 | Втулка | 1 |
| 48 | 2034669 | Педестал | 1 |
| 49 | 923911 | Масляное уплотнение | 2 |
| 50 | 4507868 | Подшипник. спх.рол. | 2 |
| 51 | 4284566 | Фиксатор | 1 |
| 54 | 4308944 | Крышка | 1 |
| 55 | J260820 | Болт с шайбой | 6 |
| 55A | J900820 | Болт | 1 |
| 55B | A590108 | Шайба | 1 |
| 56 | J271230 | Болт с шайбой | 18 |
| 56A | J901230 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | 2034668 | Педестал | 1 |
| 58 | 4333919 | Втулка | 1 |
| 59 | A810120 | Уплотнительное кольцо | 1 |
| 60 | 4284576 | Фиксатор | 1 |
| 62 | 4308943 | Фиксатор | 1 |
| 64 | 4633246 | Сапун | 1 |
| 65 | 431578 | Пробка | 4 |
| 67 | 971380 | Указатель уровня | 1 |
| 68 | 94-2014 | Пробка | 2 |
| 70 | 94-2021 | Пробка | 2 |
| 71 | J75581 | Пресс-маслёнка | 1 |
| 72 | 4146061 | Пресс-маслёнка | 1 |
| 73 | J932065 | Болт | 4 |
| 76 | 4657102 | Гидромотор плунжер | 1 |
| 80 | 94-2013 | Пробка | 1 |
| 81 | 4308937 | Пластина слит | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
